Instrumento multifunción para la verificación de la seguridad eléctrica y la detección de averías en instalaciones fotovoltaicas hasta 1.500VCC.
- Medida de la resistencia de aislamiento hasta 1.500VCC también en instalaciones activas (con tensión).
- Identificación del módulo con avería mediante la nueva función GFL
- Medida de la resistencia de la Continuidad del conductor de protección a 200mA
El PV-ISOTEST representa una verdadera innovación en el panorama de la instrumentación de verificación y ensayos en instalaciones fotovoltaicas. El PV-ISOTEST realiza la medida de aislamiento de un módulo individual, de un String o de un campo fotovoltaico entero hasta 1.500VCC de acuerdo con la normativa IEC/EN62446. Los medidores de Aislamiento tradicionales necesitan de un interruptor para poner en cortocircuito los terminales positivo y negativo del módulo/string/campo fotovoltaico en examen. Con el PV-ISOTEST no es necesario el uso de ningún dispositivo externo, el PV-ISOTEST realiza las medidas con total autonomía. Además, mediante la nueva función GFL (Ground Fault Locator), el PV-ISOTEST indica la posición exacta de una eventual avería de aislamiento sobre un String de la instalación fotovoltaica, debido, por ejemplo, a filtraciones de agua o humedad.
Funciones
Categoría de medida
|
CAT III 1500VCC / CAT III 1000VCA |
Medición de voltaje CA TRMS
|
3 ÷ 1000V |
Medida de voltaje CC
|
3 ÷ 1500V |
Resistencia de aislamiento
|
250, 500, 1000, 1500V |
Función GFL para localizar posición avería String
|
|
Medida Índice de Polarización P.I
|
|
Relación de Absorción Dieléctrica D.A.R
|
|
Continuidad conductores de protección a 200mA
|
|
Dimensiones (LxAnxH) (en mm)
|
235 x 165 x 75mm |
Peso
|
1.2kg |
Normativas
-
IEC/EN61010-031
-
IEC/EN61010-1
-
IEC/EN61010-2-030
-
IEC/EN61010-2-033
-
IEC/EN61010-2-034
-
IEC/EN61326-1
-
IEC/EN61557-2
-
IEC/EN61557-4
-
IEC/EN62446-1
ACCESORIOS INCLUIDOS EN EL SUMINISTRO
Manual de instrucciones
Manual de instrucciones
Cód. HT: -
Certificado de calibración
Certificado de calibración
Cód. HT: -

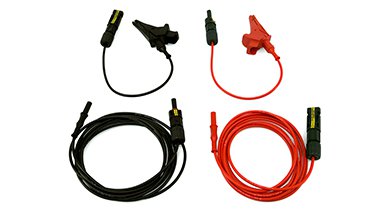

KITPCMC4
JUEGO DE ADAPTADORES BANANA - MC4 MACHO/HEMBRA
Cód. HT: HA000758
Juego de adaptadores para la conexión de instrumentos PV-x a paneles fotovoltaicos con conectores MC4.
KITGSC4
JUEGO DE CABLES Y COCODRILOS COLOR NEGRO-ROJO-VERDE-AZUL
Cód. HT: HA000021
- Rango de medida: 20A / 1000V
- Categoría de medida: CAT III 1000V
- Longitud cables: 2mt
- Apertura máxima cocodrilo: 2.3cm
- Diámetro banana: 4mm
- Tipo cocodrilo: 5004-IEC#
C2006 + Software descargable en web
Cable óptico/USB C2006 y software TopView descargable
Cód. HT: 8008
- Longitud cable: 1.5m
- Conector en salida: USB
- Compatibilidad: Windows XP-7-8-10 (32/64 bit)
Guía rápida de funcionamiento
VA507
Maleta rígida de transporte
Cód. HT: HA000507
SP-5100
Juego de correas para el uso de la herramienta de hombro
ACCESORIOS OPCIONALES
606-IECN
CONECTOR CON TERMINACIÓN MAGNÉTICA
Cód. HT: 3018
- Rango de medida: 4A / 1000V
- Categoría de medida: CAT IV 600V / CAT III 1000V
- Longitud punta magnética: 3.5cm
- Diámetro banana: 4mm
1066-IECN
CONECTOR PARA EXTENSIONES BANANA ENTRADA/SALIDA 4MM
Cód. HT: 3034
- Rango de medida: 36A / 1000V
- Categoría de medida: CAT III 600V / CAT II 1000V
- Longitud total: 5.6cm
- Diámetro banana entrada/salida: 4mm
1066-IECR
CONECTOR PARA EXTENSIONES BANANA ENTRADA/SALIDA 4MM
Cód. HT: 3034
- Rango de medida: 36A / 1000V
- Categoría de medida: CAT III 600V / CAT II 1000V
- Longitud total: 5.6cm
- Diámetro banana entrada/salida: 4mm
