Instrumento multifunción para verificaciones de seguridad sobre máquinas y cuadros eléctricos de acuerdo con IEC/EN60204-1:2006 y IEC/EN61439-1

FULLTEST3

Instrumento multifunción para verificaciones de seguridad sobre máquinas y cuadros eléctricos de acuerdo con IEC/EN60204-1:2006 y IEC/EN61439-1

Instrumento multifunción para verificaciones de seguridad sobre máquinas y cuadros eléctricos de acuerdo con IEC/EN60204-1:2006 y IEC/EN61439-1

  • Verificación de la rigidez eléctrica con tensión de prueba hasta 5100V de acuerdo con lo previsto por la nueva norma IEC/EN61439-1

  • Verificación protección contra los contactos indirectos de acuerdo con lo indicado por la IEC/EN 60204-1:2006

  • Continuidad conductores de protección (corriente de prueba 200mA ÷ 25A)

  • Verificación intervención interruptores diferenciales (RCD CA, A, B) hasta 1A

  • Medida de la Resistencia de bucle de tierra

  • Verificación coordinación protecciones magnetotérmicas (MCB curvas B, C, D, K) y fusibles (gG, aM)

  • Resistencia de Aislamiento con tensión de prueba hasta 1000V

  • Verificación Tensión residual sobre elementos capacitivos

  • Medida de la corriente de fugas en la toma y mediante pinza (HT96U, opcional)

  • Prueba funcional mediante toma (potencia, corriente)

  • Sentido cíclico de las fases.

HT propone un instrumento a la vanguardia para afrontar todas las medidas ligadas a la entrada en vigor de las nuevas normativas con respecto a pruebas sobre cuadros y máquinas eléctricas IEC/EN60204-1:2006 y IEC/EN61439-1.

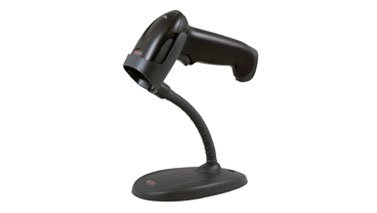

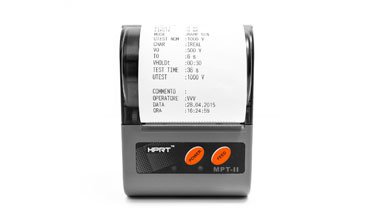

Además de las medidas de continuidad de los conductores de protección, aislamiento y rigidez dieléctrica FULLTEST3 es capaz de realizar prueba sobre diferenciales (RCD) de tipo A, CA y B Generales, Selectivos y Retardados, medidas de Impedancia de Línea/Bucle también con elevada resolución 0.1mΩ (con accesorio opcional IMP57), resistencia de bucle de tierra sin intervención RCD y corriente de fugas con transductor de pinza. Están además previstas pruebas sobre los poderes de interrupción, intervención de las protecciones, pruebas I2t relativas a interruptores magnetotérmicos en curva B, C, D, K y fusibles tipo gG y aM. El instrumento es dotado además de un visualizador a color con pantalla táctil y 3 Puertos USB para conexión al PC, a pen drive USB, a impresoras USB y eventuales lectores de códigos de barras.

Funciones
Continuidad circuito de protección a 200mA
Continuidad circuito de protección con I>10A, V<12V
Continuidad circuito de protección con I>25A, V<12V
Aislamiento con tensiones de prueba 100, 250, 500, 1000VCC
Rigidez dieléctrica con tensión programable de 250V a 5100VCA
Tiempo de descarga/tensión residual sobre tomas y circuitos internos
Corriente absorbida/dispersa y potencia sobre la toma de las máquinas
Tiempo/corriente de intervención sobre RCD tipo A, CA, B Generales y Selectivos hasta 1000mA
Tensión de contacto
Impedancia Línea/Bucle y cálculo Ipsc

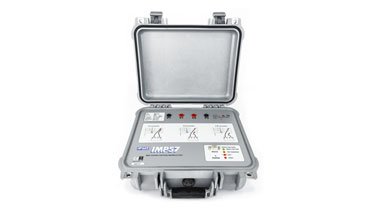

Impedancia Línea/Bucle a alta resolución (con accesorio opcional IMP57)
Resistencia de tierra sin intervención del RCD

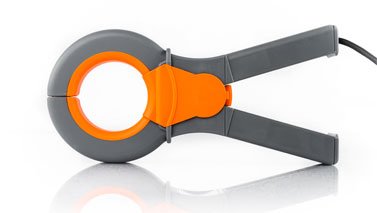

Corriente de fugas (con accesorio opcional HT96U)
Sentido cíclico de las fases
Temporizador y umbrales límite configurables mediante rampas programables
Interfaz USB Conexión con accesorios opcionales

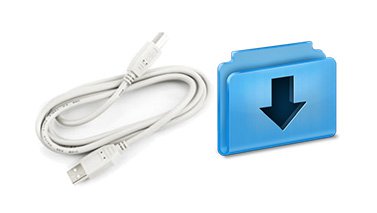

Interfaz PC con software para Windows en dotación
Normativas
  • CEI 64-8
  • CEI 64-8/7
  • EMC 2014/30/EU
  • EMC: IEC/EN61326
  • EN50106
  • IEC/EN60204-1
  • IEC/EN60598-1
  • IEC/EN61010-1
  • IEC/EN61187
  • IEC/EN61335-1
  • IEC/EN61439-1
  • IEC/EN61439-2
  • IEC/EN61557-1
  • IEC/EN61557-13
  • IEC/EN61557-14
  • IEC/EN61557-2
  • IEC/EN61557-3
  • IEC/EN61557-4
  • IEC/EN61557-6
  • IEC/EN61557-7
  • LVD 2014/35/EU
  • MARCAJE CE
  • UNE20460

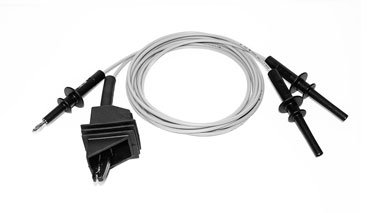

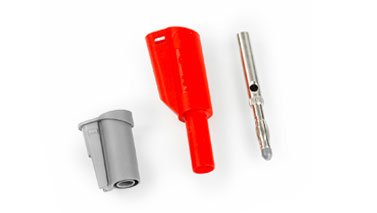

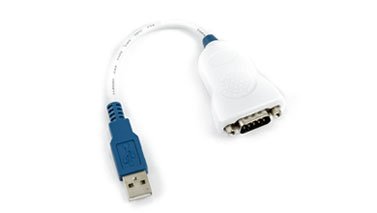

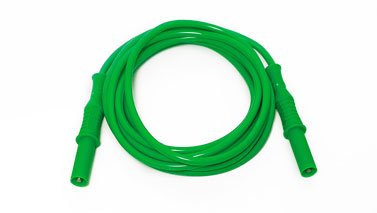

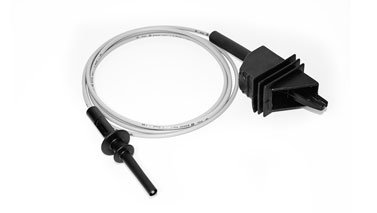

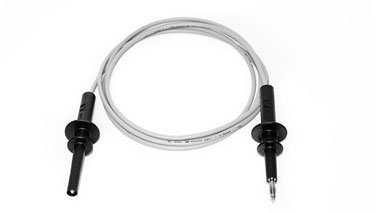

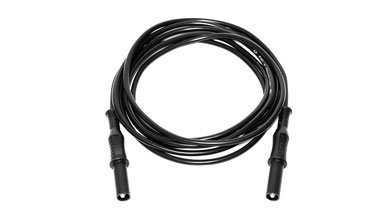

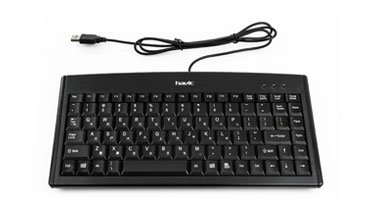

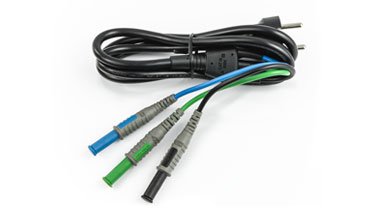

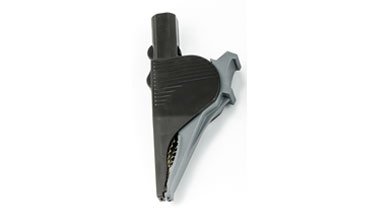

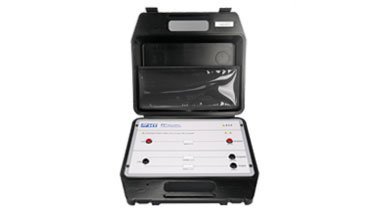

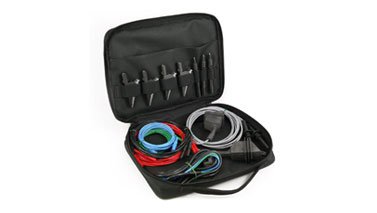

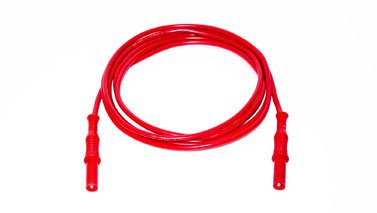

ACCESORIOS INCLUIDOS EN EL SUMINISTRO

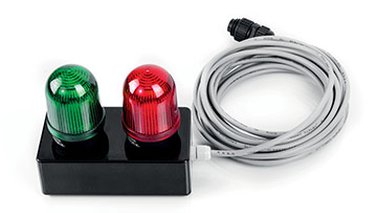

ACCESORIOS OPCIONALES
