| Continuidad conductores de protección a 200mA | |
| Polaridad | |
| Voltaje de circuito abierto Voc en módulos fotovoltaicos y cadenas | 1500V |
| Corriente de cortocircuito Isc en módulos fotovoltaicos y cadenas | 40A |
| Aislamiento grupos de módulos/campos FV sin interrupción del servicio con tensiones de prueba 250, 500, 1000, 1500VDC | |
| Uso de la unidad remota SOLAR-03 con conexión Bluetooth | |
| Medida irradiación con célula solar de referencia | con unidad remota SOLAR03 (accesorio opcional) |
| Medida de temperatura célula y ambiental | con unidad remota SOLAR03 (accesorio opcional) |
| Medida Índice de Polarización P.I | |
| Relación de Absorción Dieléctrica D.A.R | |
| Función GFL para localizar posición avería String | |
| Categoría de medida | CAT III 1000V AC, CAT III 1500VDC |
| Visualizador LCD retroiluminado | |
| Espacio memoria interna | 999 posiciones |
| Conexión WiFi integrada y compatibilidad con App HTANALYSIS | |
| Puerto óptico USB/serie para conexión PC | |
| Gestión base de datos interna módulos FV personalizable | |
| Autoapagado | |
| Ayuda en línea en pantalla | |
| Medidas (LxAnxH) (mm) | 235x165x75 |
| Peso en gramos (pilas incluidas) | 1200 |
Compatibilidad con modelos dotados de interfaz óptica.
Correas de hombro (2 unidades) para instrumento GSC60 suministrados completos con fundas y ganchos
Juego de 2 cables MC4/banana + 2 adaptadores MC4/cocodrilo 3m RN
Juego de 2 cables banana + cocodrilo integrado BV
SOLAR03
UNIDAD REMOTA PARA MEDIDA DE IRRADIACIÓN, TEMPERATURA E INCLINACIÓN DE MÓDULOS FV
• Rango de medida: 0÷1400W/m2
• Precisión básica: ± 1,0 % de lectura
• Tipo de módulos fotovoltaicos: de una cara y de dos caras
• Medidas: Irradiación (con celda HT305) y temperatura del módulo (con sonda PT305)
• Registro: valores de irradiación y temperatura acoplados con la unidad Master
• Memoria interna: aproximadamente 60 horas (@ PI fijo = 1 s)
• Grado de protección: IP67
• Dimensiones: 155x100x55mm
• Peso: 350 g (incluidas las pilas)
• Alimentación: 2 pilas alcalinas tipo AA de 1,5 V o pilas recargables NiMH tipo AA de 1,2 V
• Conexión de la unidad maestra: Bluetooth BLE
• Conexión de salida: USB-C para carga de batería
• Conectores de entrada: personalizados HT 5 polos
Sonda PT1000 para medir la temperatura de la celda
Kit de extensión VN 20m bnaM-bnaF para PVCHECKs PRO
Rango de medida: 5 ÷ 1400W/m2
Precisión básica: ±3,0% de lectura
Tipo de célula: Monocristalina
Ángulo de campo de visión: >160°
Clasificación IP: IP65 según IEC/EN60529
Conector de salida: conector HT personalizado de 5 pines
Cable de conexión: aprox. 2m
Dimensiones (AnxPrxAl): 111x85x28mm
Peso: 240g

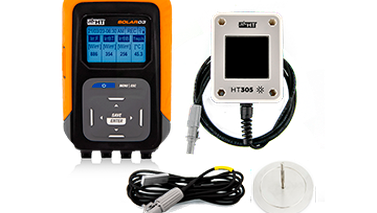

Conjunto de accesorios para la medida de Irradiación y Temperatura con el PVCHECKs PRO
El KIT consta de:
- SOLAR03 (registrador hasta 3 células de irradiación y 1 sonda de temperatura)
- HT305 (célula de referencia para la medida de Irradiación solar)
- PT305 (Sonda de temperatura PT1000)
- M304 (Inclinómetro mecánico)
Correa con terminación magnética para sujetar o colgar multímetros de los siguientes modelos:
HT61, HT62, HT63, HT64, HT65
JÚPITER
NEPTUNE
KIT DE 2 HT305, CÉLULAS PARA MEDIDA IRRADIACIÓN
