PVCHECKs-ONE PLUS

Instrumento multifunción para comprobar la seguridad eléctrica y el rendimiento de un sistema fotovoltaico hasta 1000V / 30A completo de accesorios

PVCHECKs-ONE PLUS

Instrumento avanzado para la verificación de la seguridad eléctrica y la localización de fallos en instalaciones fotovoltaicas en funcionamiento:

  • Un único y sencillo comando “GO” para ejecutar todas las pruebas de puesta en marcha

  • Pruebas en módulos monofaciales y bifaciales (incluidos los de alta eficiencia) hasta 1000 V / 30 A

  • Todas las verificaciones de seguridad eléctrica en instalaciones activas: continuidad, polaridad, Voc, Isc, aislamiento

  • Localizador de fallos para identificar entre qué módulos existe un problema de aislamiento

  • Modo autostart para probar secuencialmente todas los strings de un cuadro de campo

  • Función OPT para pruebas de aislamiento en strings FV con dispositivos MLPE como optimizadores y RSD, sin necesidad de desconectarlos de los módulos


El instrumento multifunción PVCHECKs-ONE permite realizar de forma rápida y segura las verificaciones de seguridad eléctrica previstas para una instalación FV (lado CC), así como el control funcional de la tensión en circuito abierto (Voc) y la corriente de cortocircuito (Isc) de los módulos/strings que forman parte de la instalación, de acuerdo con la norma IEC/EN 62446.
En la verificación de la seguridad eléctrica, PVCHECKs-ONE representa una verdadera innovación, ya que gracias a la función DUAL puede realizar la medición del aislamiento de un módulo, un string o un campo fotovoltaico completo sin necesidad de utilizar un interruptor externo para cortocircuitar los terminales positivo y negativo.

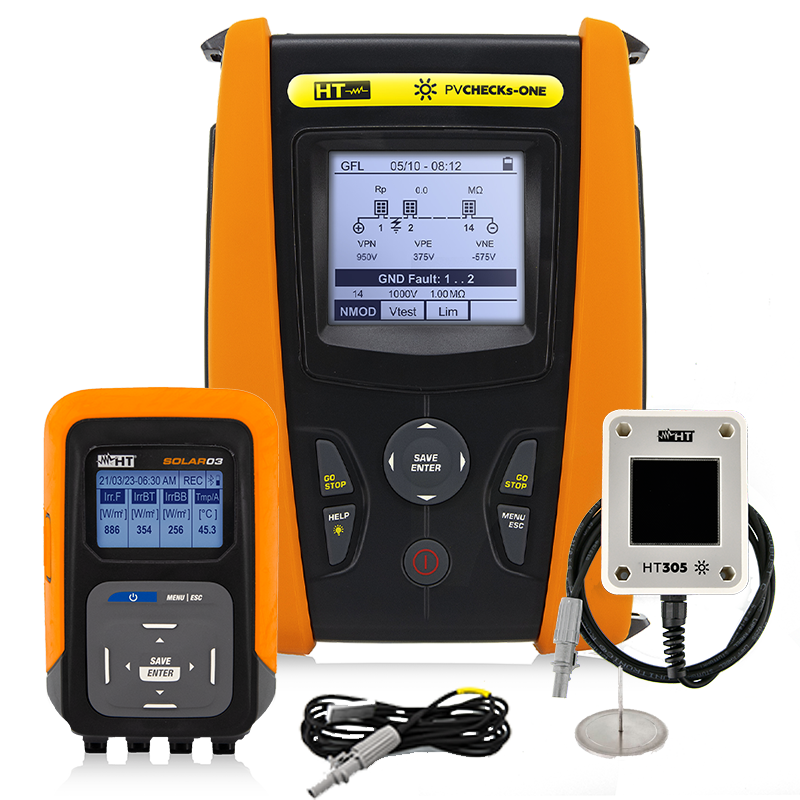

PVCHECKs-ONE también permite verificar el correcto funcionamiento de las conexiones y strings de un campo fotovoltaico conforme a la IEC/EN 62446, midiendo la tensión en circuito abierto y la corriente de cortocircuito en condiciones operativas (OPC) y referidas a STC (mediante la medición de la irradiancia, también con el uso de los accesorios en dotación SOLAR03 y HT305), proporcionando un resultado inmediato de la medición realizada, tanto en valores absolutos como en comparación con las cadenas probadas previamente.

Funciones
Continuidad circuito de protección a 200mA
Polaridad
Voltaje de circuito abierto Voc en módulos fotovoltaicos y cadenas 1000V
Corriente de cortocircuito Isc en módulos fotovoltaicos y cadenas 30A
Aislamiento grupos de módulos/campos FV sin interrupción del servicio con tensiones de prueba 250, 500, 1000VDC
Uso de la unidad remota SOLAR-03 con conexión Bluetooth
Medida irradiación con célula solar de referencia con unidad remota SOLAR03 (accesorio en dotación)
Medida de temperatura célula y ambiental con unidad remota SOLAR03 (accesorio en dotación)
Medida Índice de Polarización P.I
Relación de Absorción Dieléctrica D.A.R
Función GFL para localizar posición avería String
Categoría de medida CAT III 1000V
Función OPT para pruebas de aislamiento en cadenas FV en presencia de dispositivos MLPE como optimizadores y RSD, sin necesidad de desconectarlos de los módulos
Visualizador LCD retroiluminado
Espacio memoria interna 999 posiciones
Conexión WiFi integrada
Puerto óptico USB/serie para conexión PC
Gestión base de datos interna módulos FV personalizable
Autoapagado
Ayuda en línea en pantalla
Medidas (LxAnxH) (mm) 235x165x75
Peso en gramos (pilas incluidas) 1200
Normativas
  • IEC/EN61010-031
  • IEC/EN61010-1
  • IEC/EN61010-2-034
  • IEC/EN61187
  • IEC/EN61326-1
  • IEC/EN61557-1
  • IEC/EN61557-2
  • IEC/EN61557-4
  • IEC/EN62446-1
  • MARCAJE CE
