GSC60 instrument pour tous les tests de sécurité électrique et l’analyse de réseaux triphasés

GSC60

Un seul outil pour l' analyse de réseau et la verification de la sécurité électrique

GSC60 Un seul instrument pour tous les tests de sécurité électrique et l’analyse de réseaux triphasés.

Sécurité électrique:

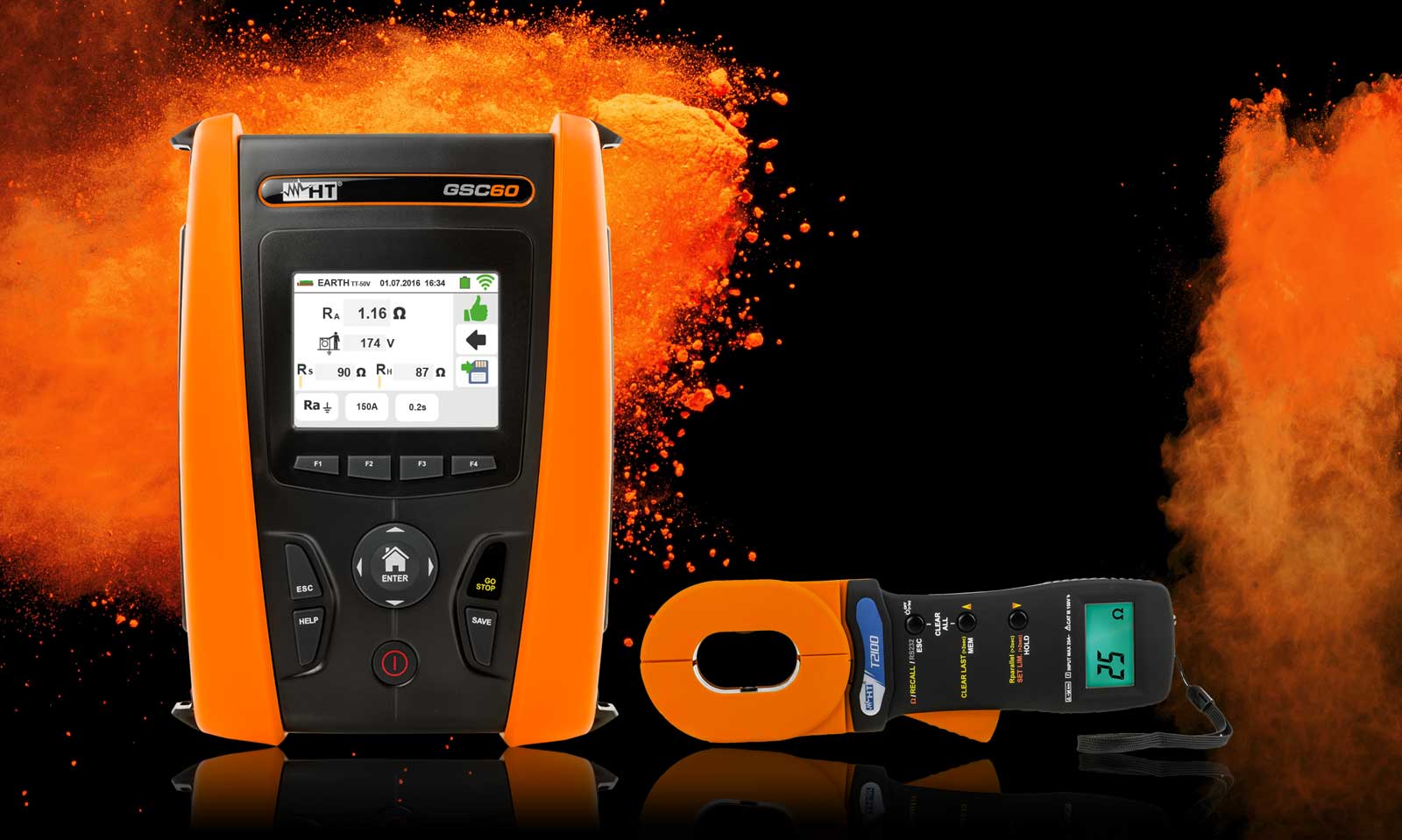

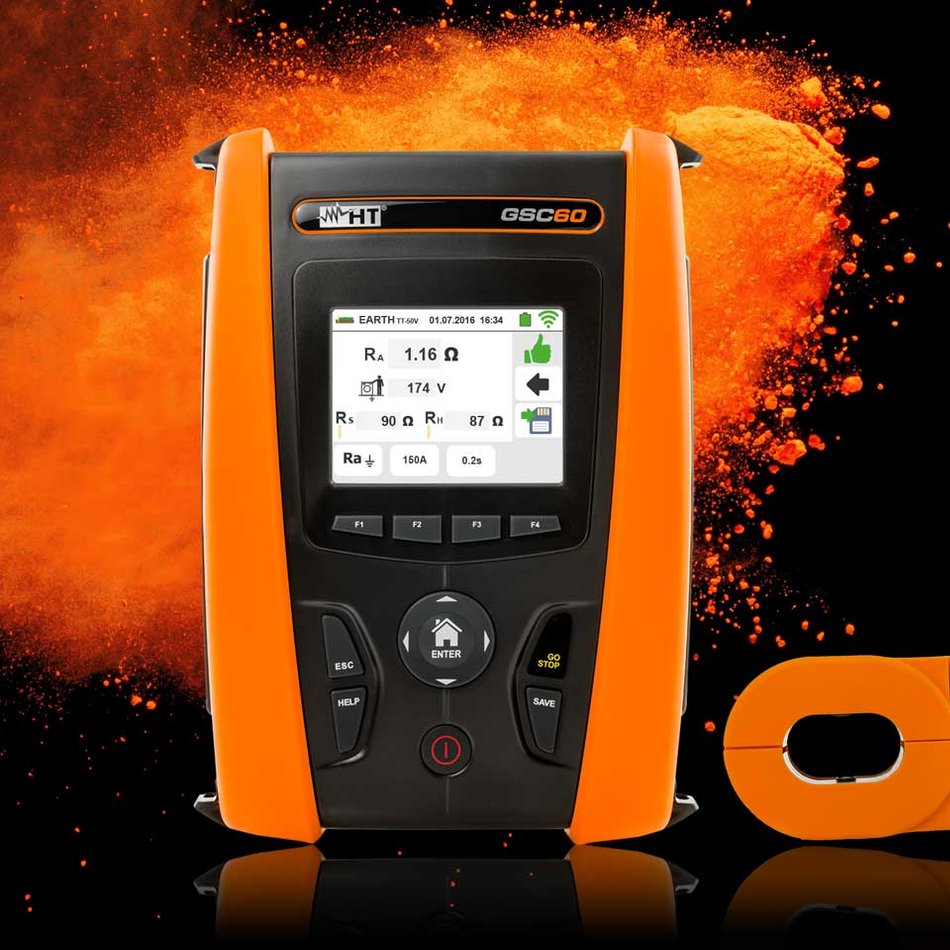

  • Résistance de terre avec la méthode 2 ou 3 piquets dans les systèmes TT, TN et IT, et la mesure sans piquets avec la T2100 en option.

  • Résistivité du sol avec la méthode 4 piquets Wenner.

  • Tests RCD type A, AC, B avec test de courant jusqu’à 10A**

  • Mesure d’isolement avec test de tension jusqu’à 1000V.

  • Mesure de continuité des disjoncteurs jusqu’à 200 mA.

  • Test de boucle MCBs, fusibles et taille des câbles.

  • Mesure des séquences de phases (SEQ).

  • Mesure et enregistrement des paramètres environnementaux avec des sondes externes.

Analyse de la qualité puissance et de la consommation d’énergie:

  • 9 types de systèmes électriques: 1-2fils, 1-split phase, 3-3 fils, 3-Aron, 3-Open Δ, 3-Open Y, 3-2 el. 1/2, 3-4 fils Y, 3-High Leg

  • 632 paramètres peuvent être enregistrés pendant 2 mois.

  • Temps réel. Affichage en temps réel de toutes les courbes, harmoniques, diagrammes vectoriels ainsi que la fonction résumé sur les phases d’un rapide coup d’œil des paramètres les plus importants.

  • Anomalies de tension. Détections des anomalies de tension avec une résolution de 20 ms.

  • Economie d’énergie. Un clic suffit pour vérifier la consommation d’énergie de l’équipement connecté à l’alimentation et permet d’économiser sur le coût de l’énergie.

Fonctions

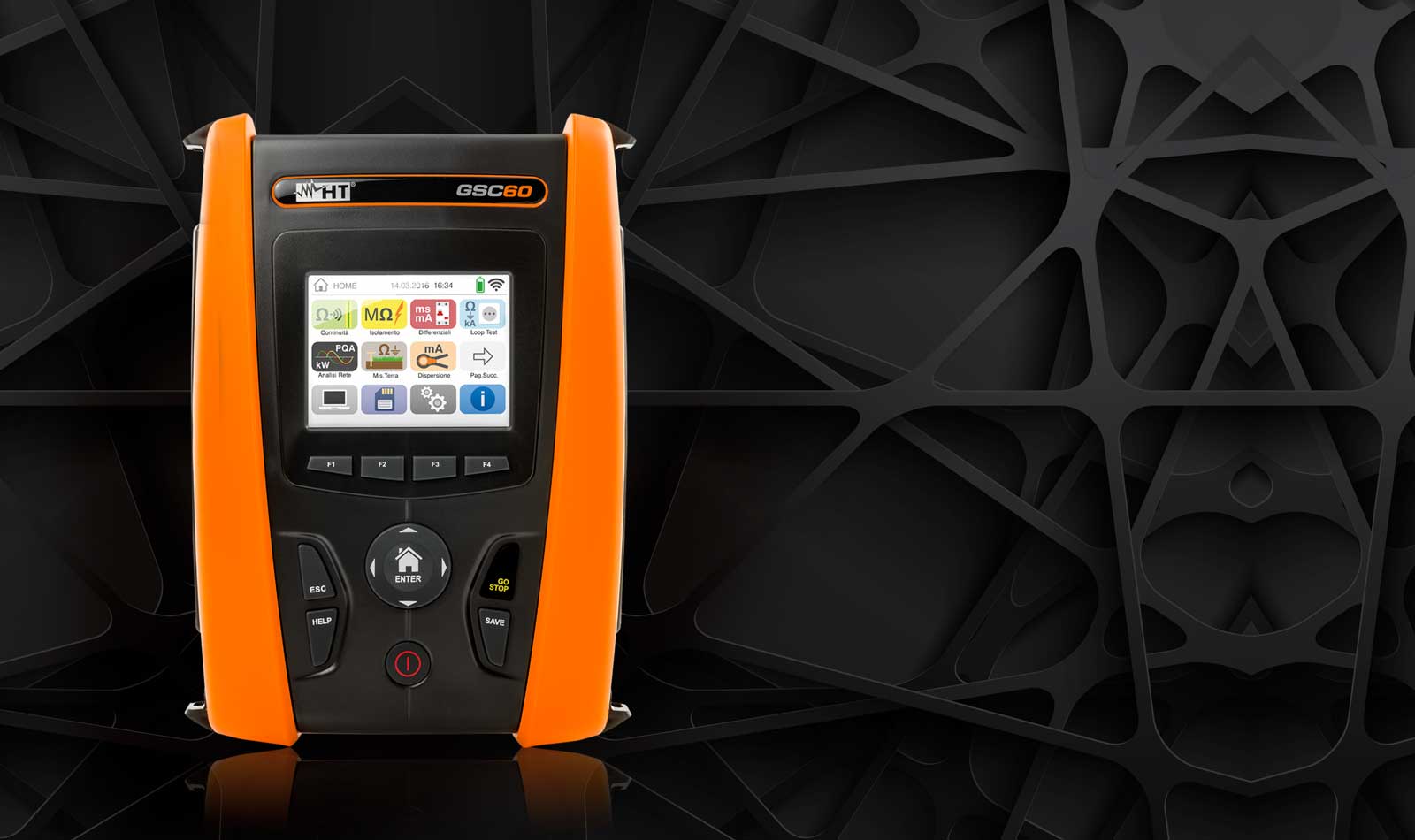

Écran tactile couleurs

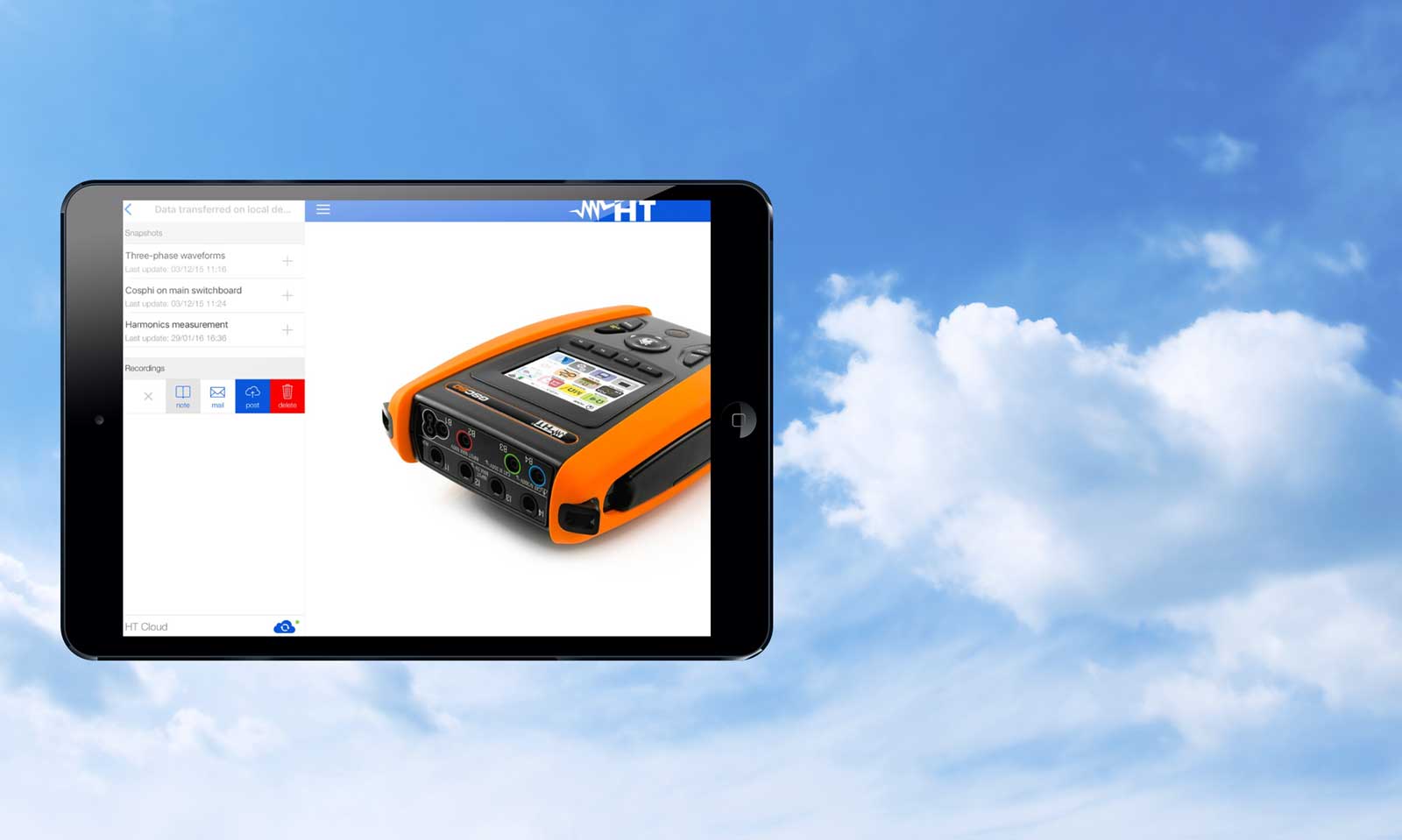

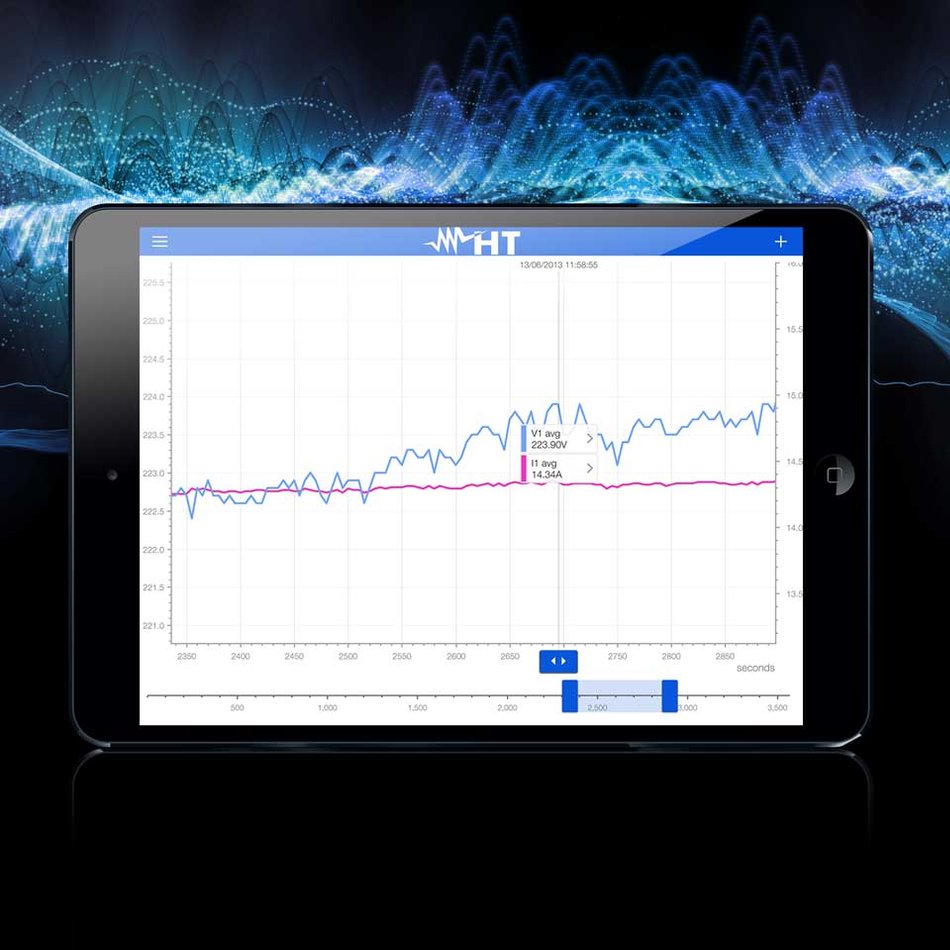

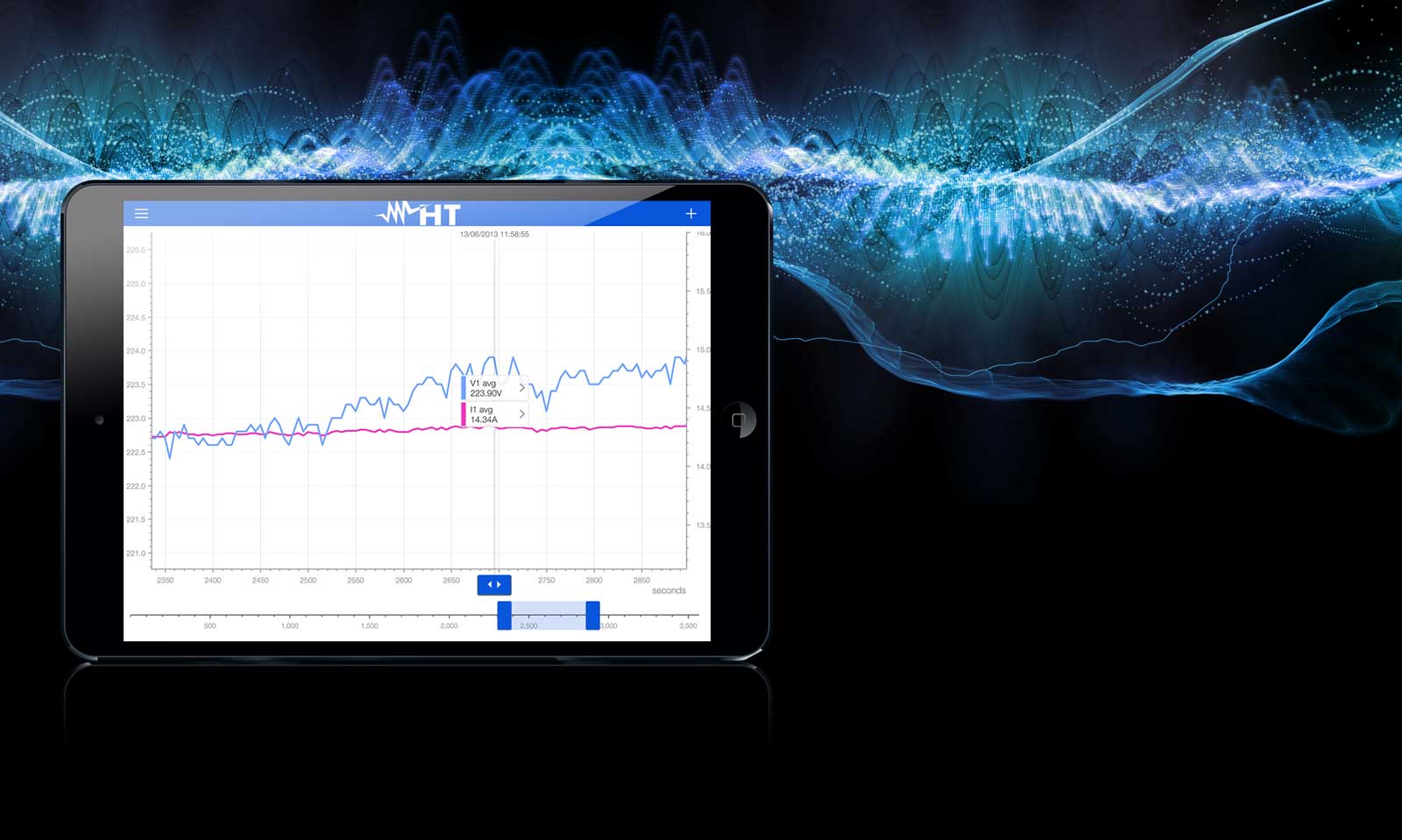

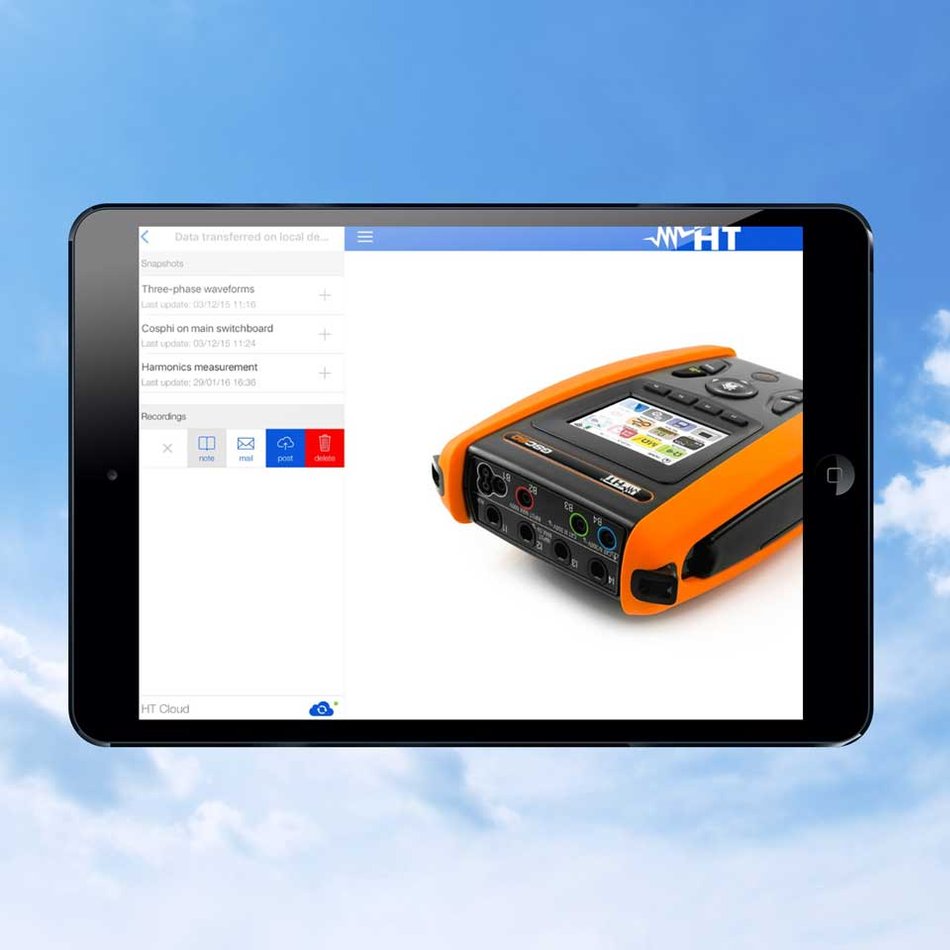

Wi-Fi intégrée compatible avec HTANLYSIS
Continuité du circuit de protection avec 200mA

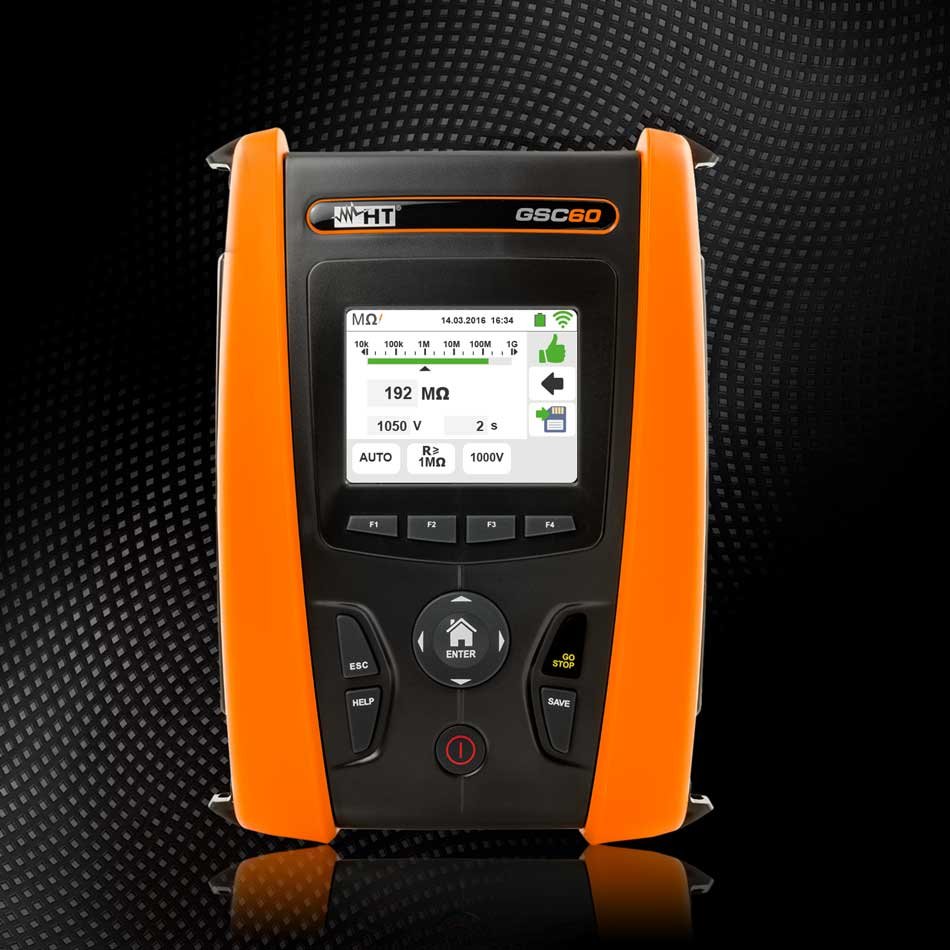

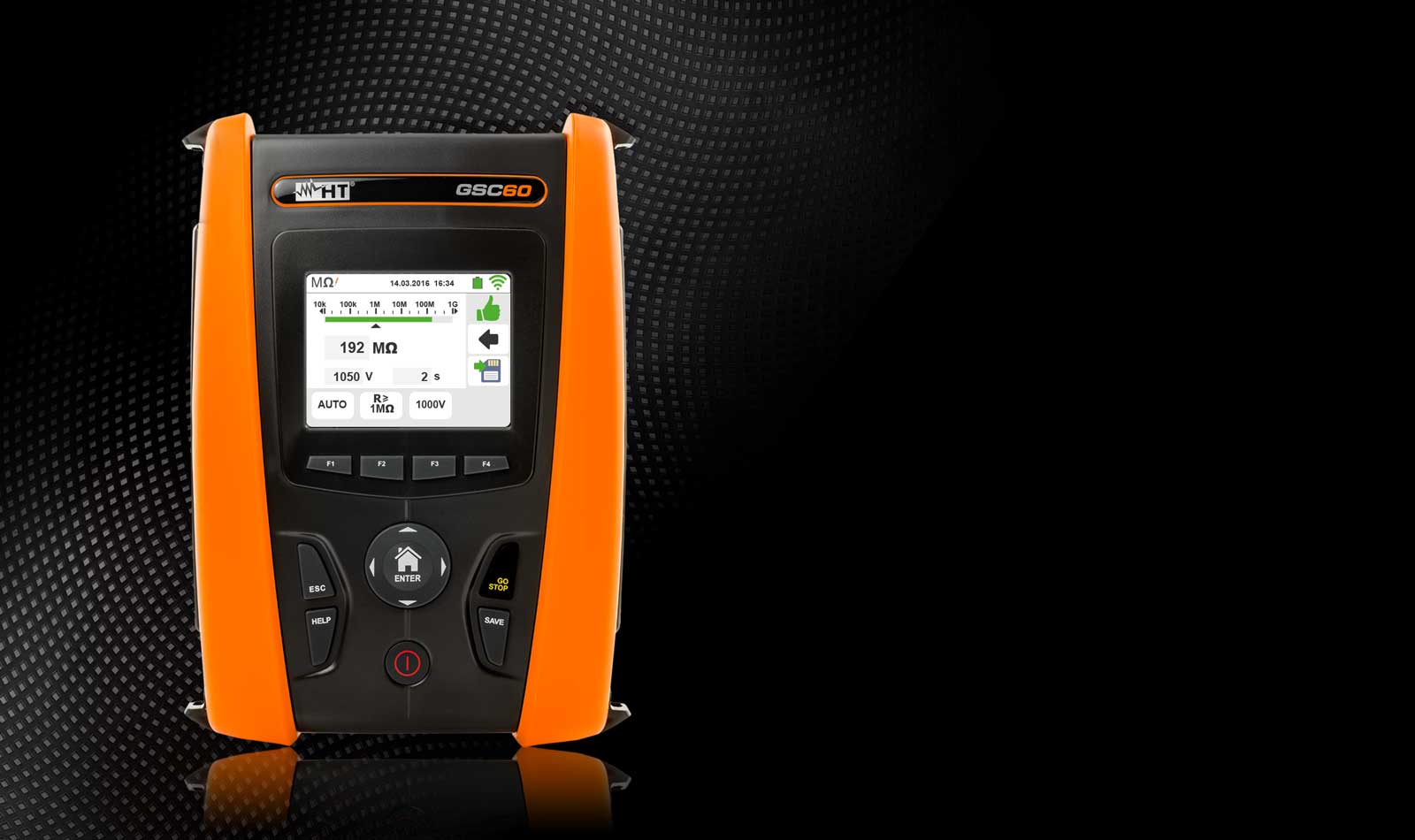

Isolation avec tension test 50, 100, 250, 500, 1 000 VCC
Time/Current tripping of A, AC General, Selective and Delayed RCDs up to 1000mA

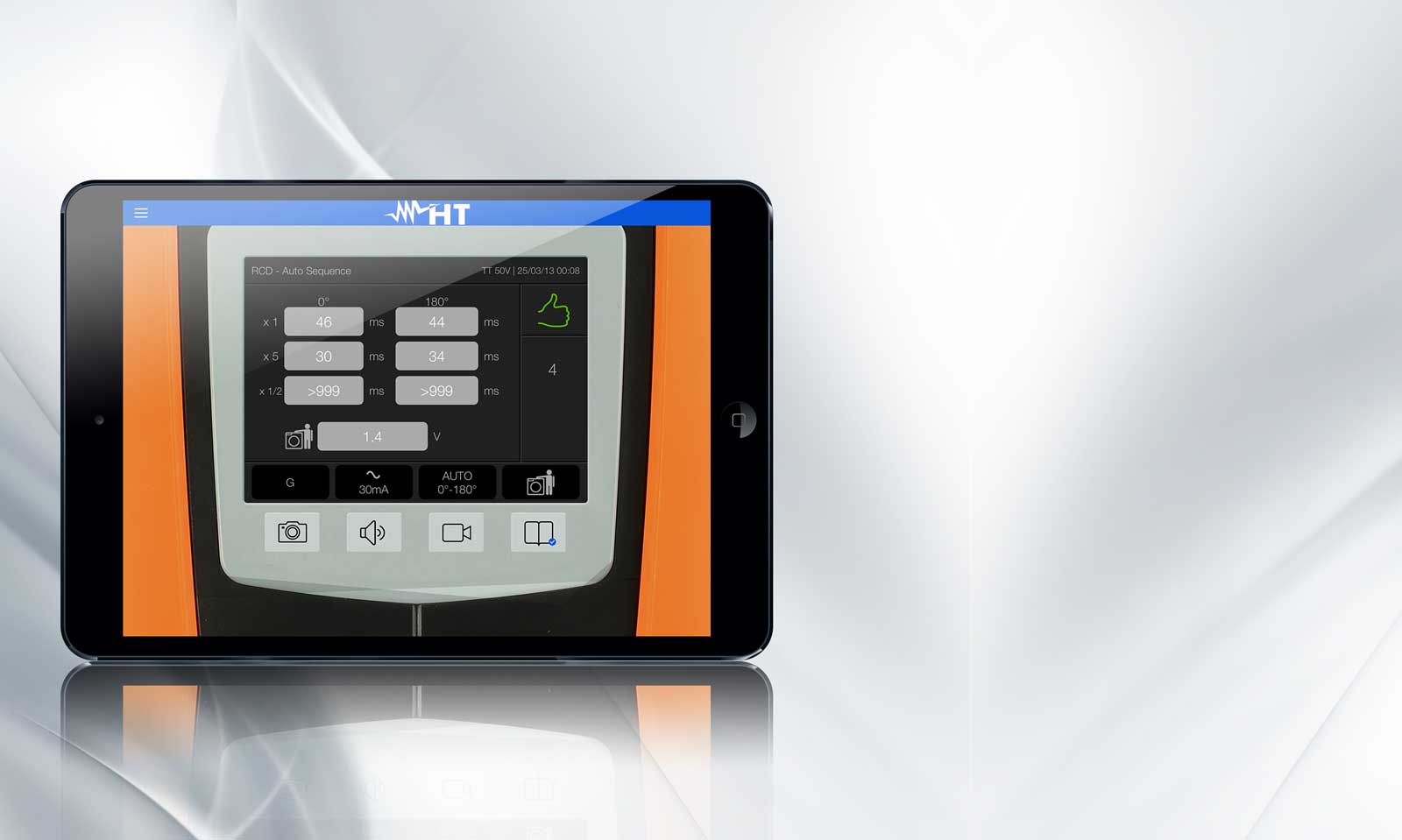

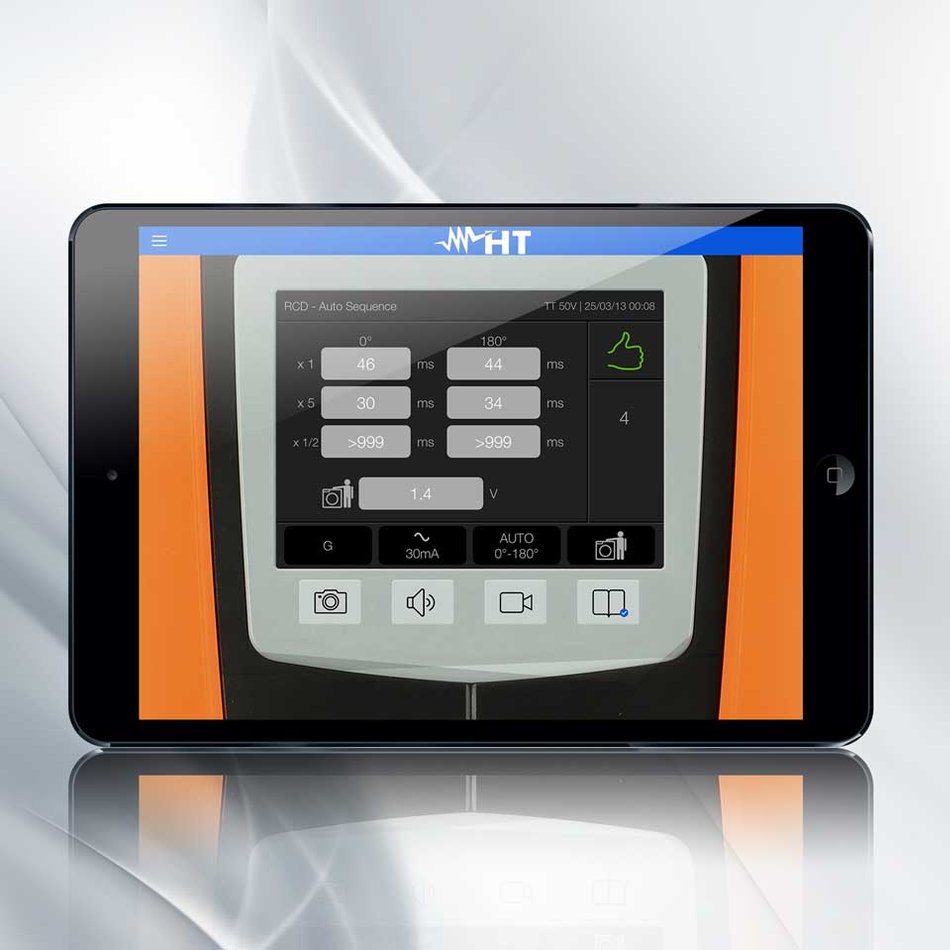

Temps de déclenchement et courant des relais différentiels type B, A, AC Standard, Sélectif et Différé jusqu'à 10 A
Impédance de Loop P-N, P-P, P-PE et calcul du courant de court-circuit
Impédance de ligne/loop à haute résolution (avec accessoire IMP57 en option)
Pourcentage chute de tension sur la ligne
Measurement and recording of leakage currents and environment parameters
Analisi di rete e dei consumi energetici:
9 types of electrical systems 1Φ-2wires, 1Φ-split phase, 3Φ-3 wires, 3Φ-Aron, 3Φ-Open Δ, 3Φ-Open Y, 3Φ-2 el. 1/2, 3Φ-4 wires Y, 3Φ-High Leg.
632 parameters can be recorded for over two months
Voltage Anomalies (dips and peaks) with a resolution of 20ms @50Hz
Mesure/enregistrement puissance active, réactive, apparente
Mesure/enregistrement énergie active, réactive, apparente
Mesure/enregistrement Cos Phi, facteur de puissance
Enregistrement des tensions harmoniques de tension et de courant jusqu'au 49ème avec calcul du THD%

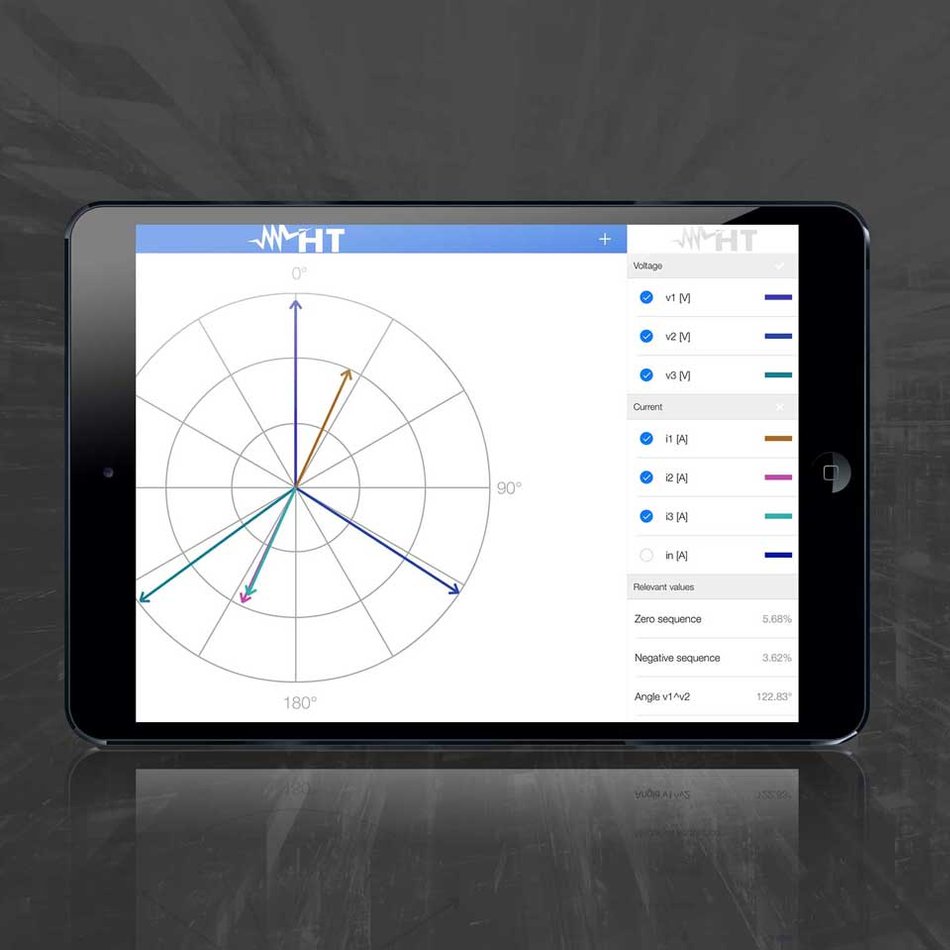

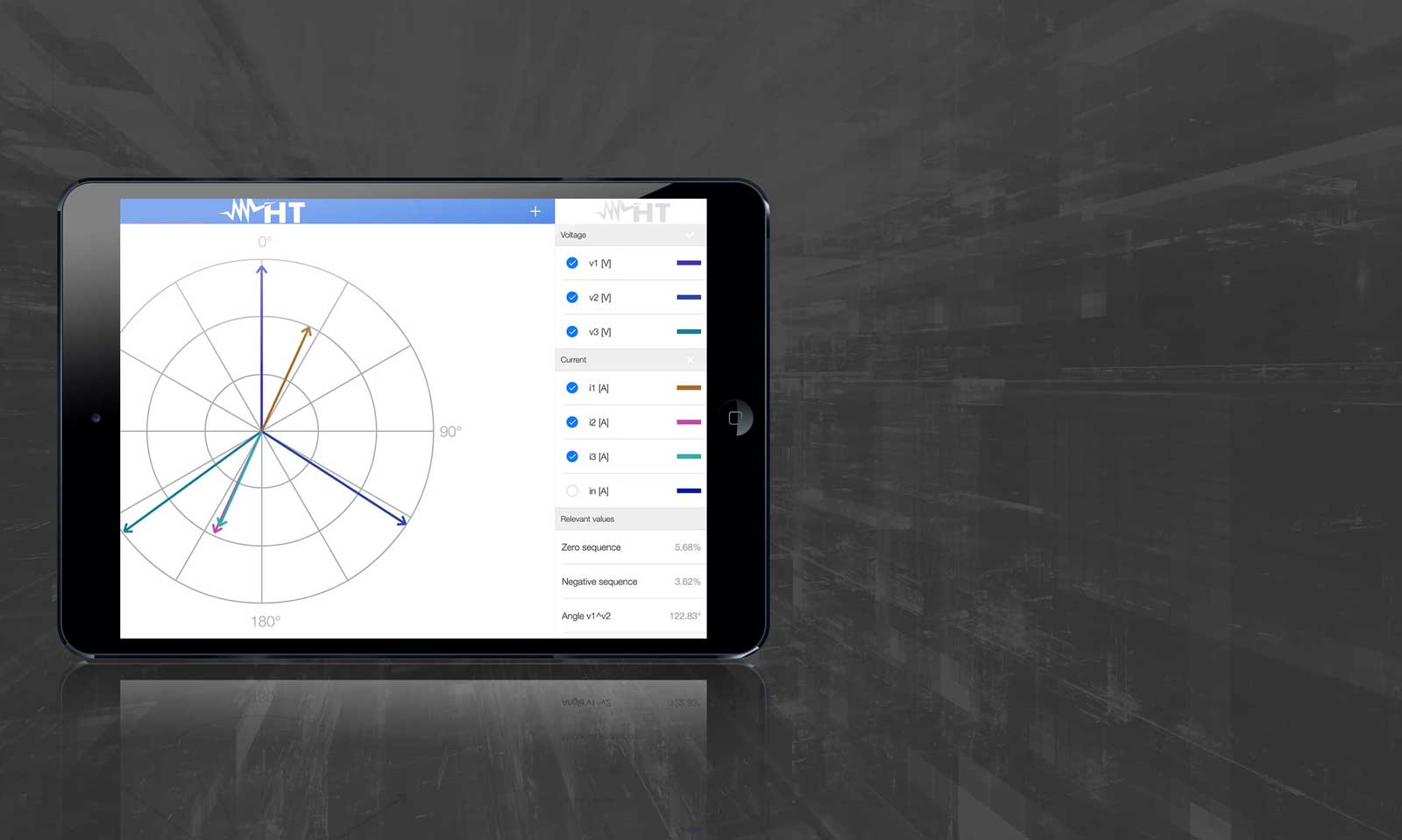

Diagramme vectoriel des tensions/courants

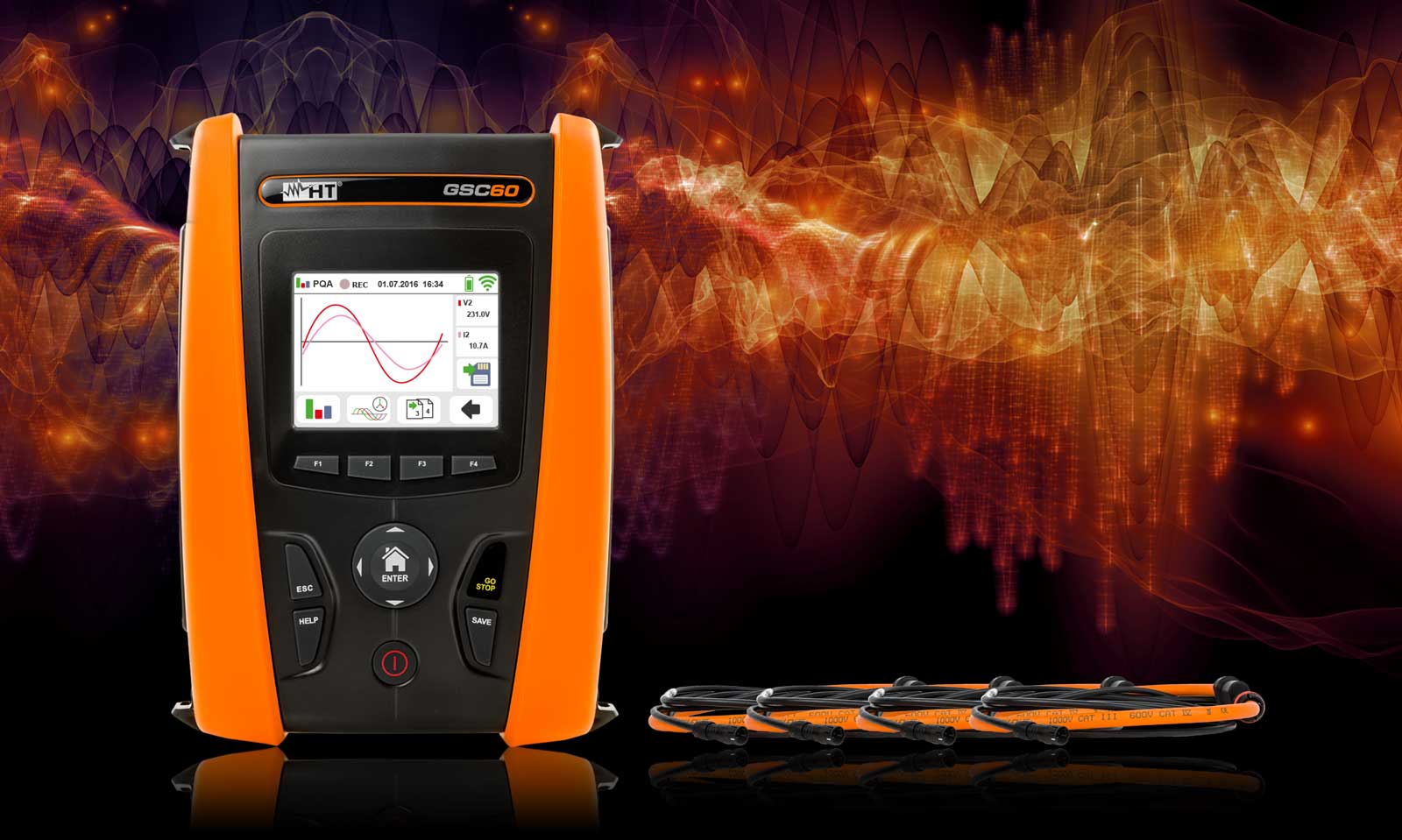

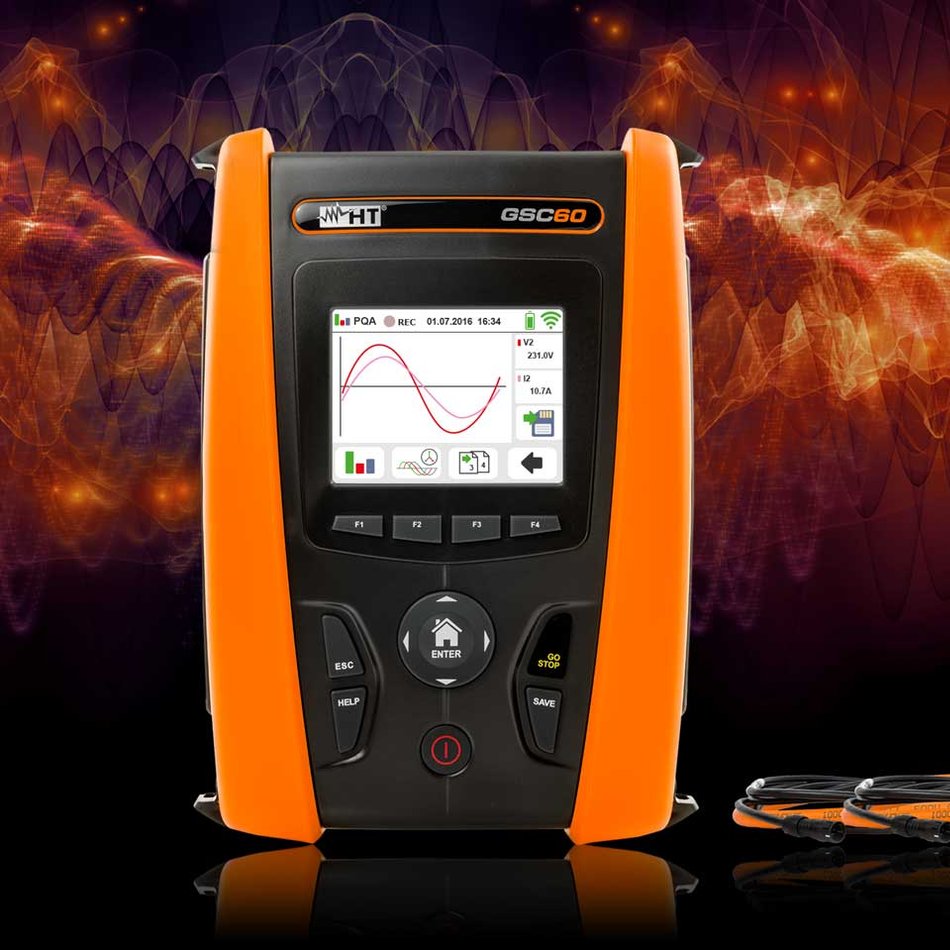

Formes d'onde Tension/Courant
Tableaux ou histogrammes harmoniques et THD%
Tableau récapitulatif des principaux paramètres électriques
Aide en ligne sur l'écran
Catégorie de protection CAT IV
Normes
  • EMC: IEC/EN61326
  • EN50160
  • EN50522
  • EN60909-0
  • EN61936-1
  • IEC/EN61010-031
  • IEC/EN61010-1
  • IEC/EN61010-2-032
  • IEC/EN61187
  • IEC/EN61557-1
  • IEC/EN61557-10
  • IEC/EN61557-2
  • IEC/EN61557-3
  • IEC/EN61557-4
  • IEC/EN61557-5
  • IEC/EN61557-6
  • IEC/EN61557-7
  • UNE20460
