Instrumento multi-função para verificações de segurança em máquinas e quadros elétricos de acordo om IEC/EN60204-1:2006 e IEC/EN61439-1

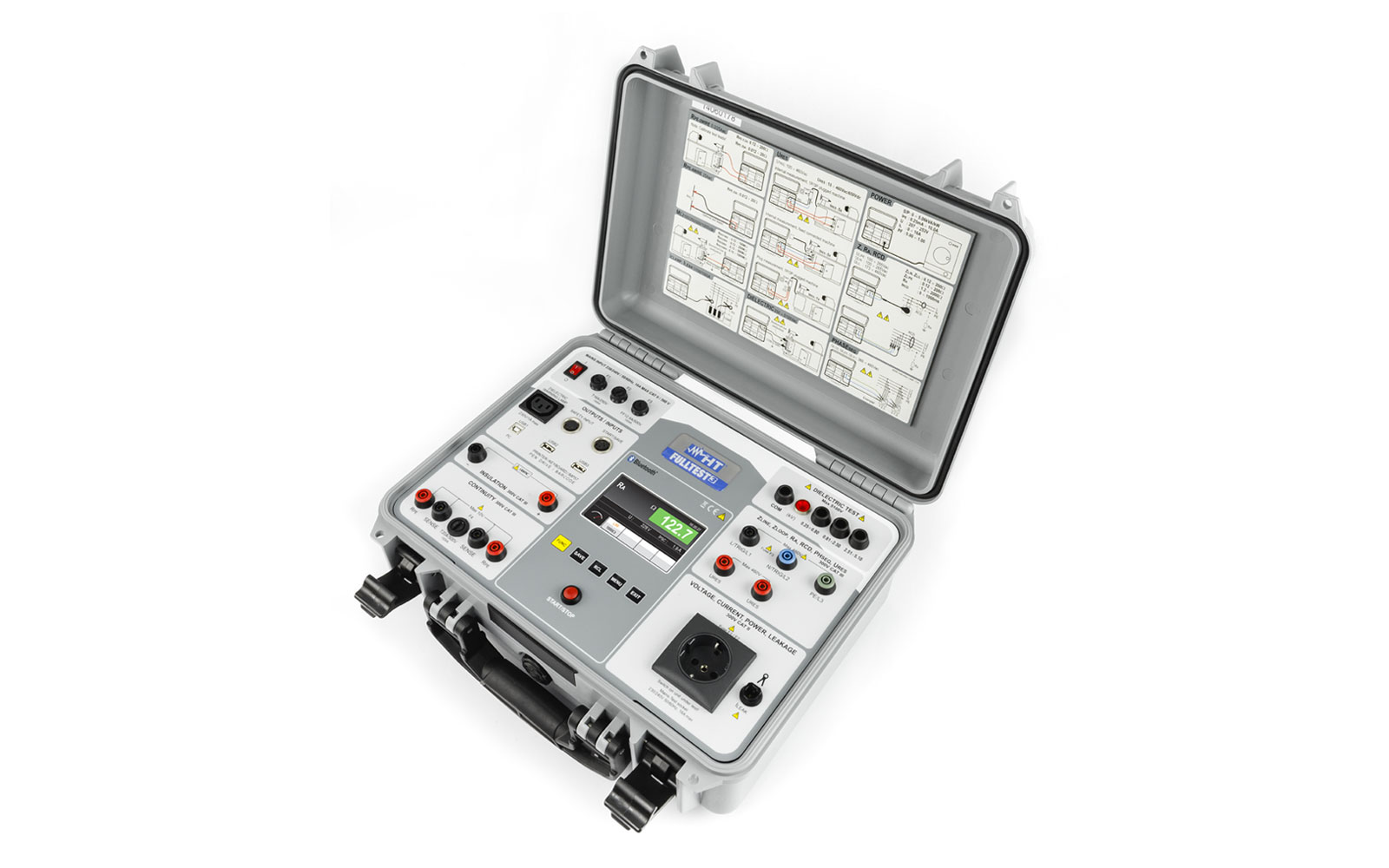

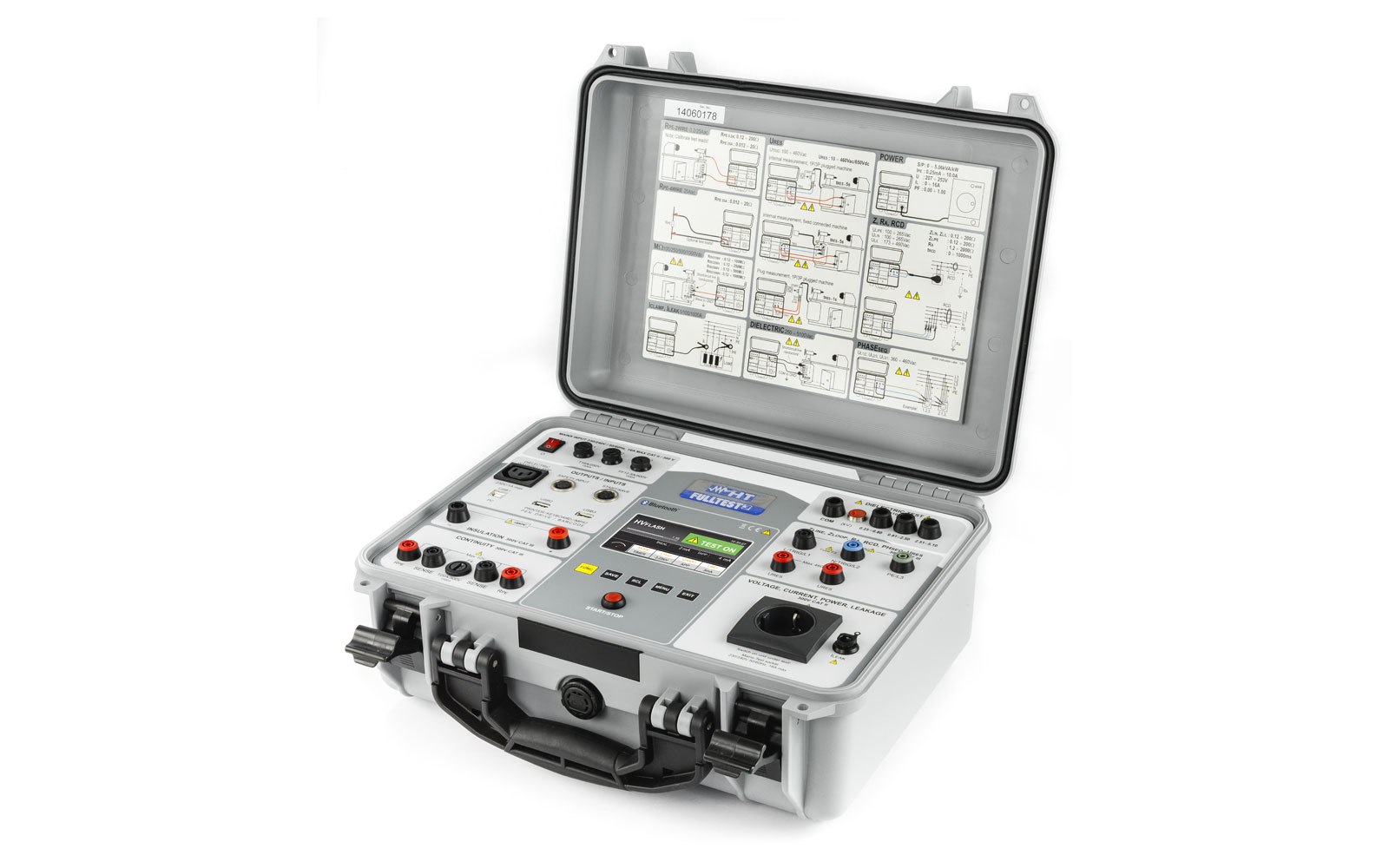

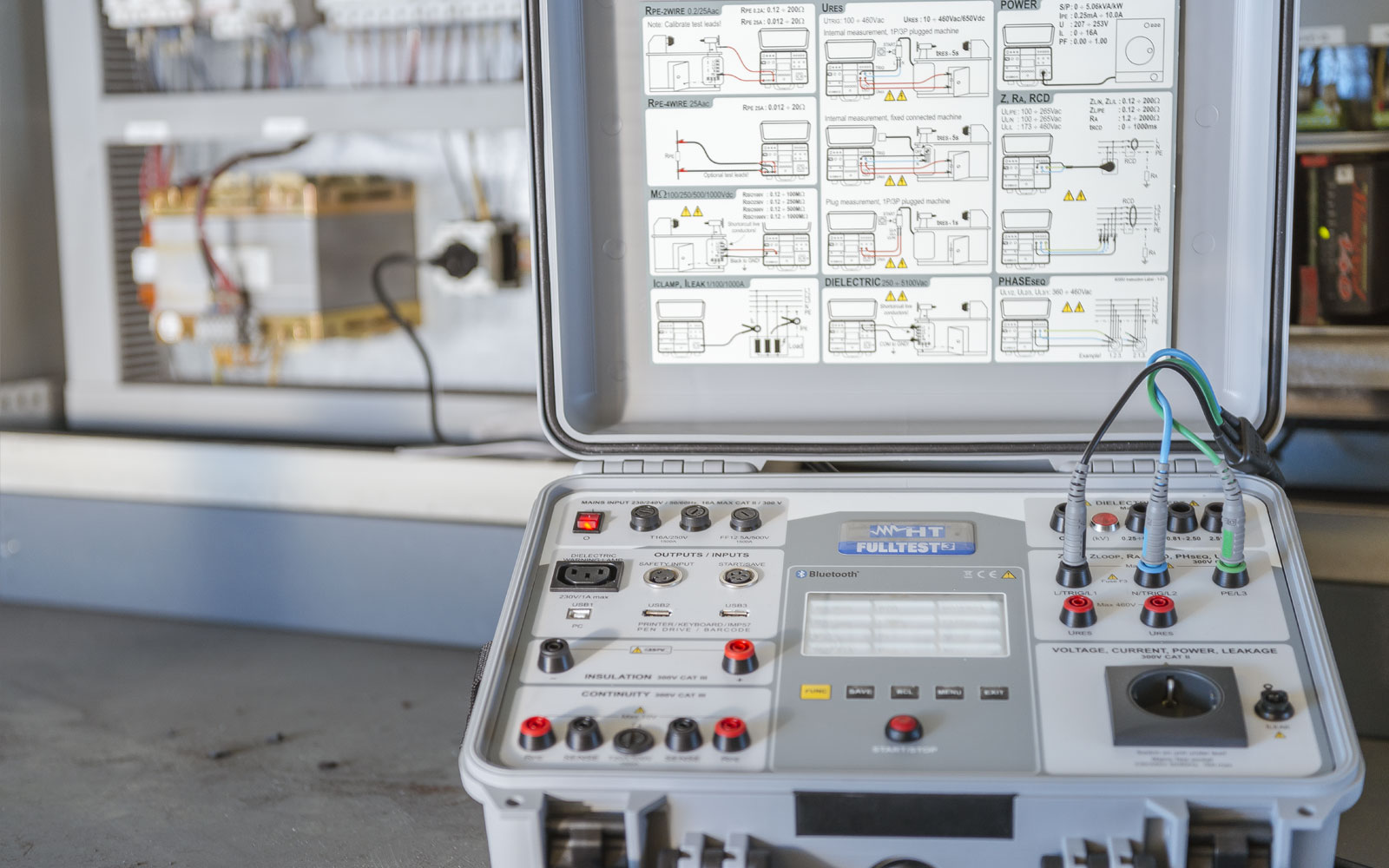

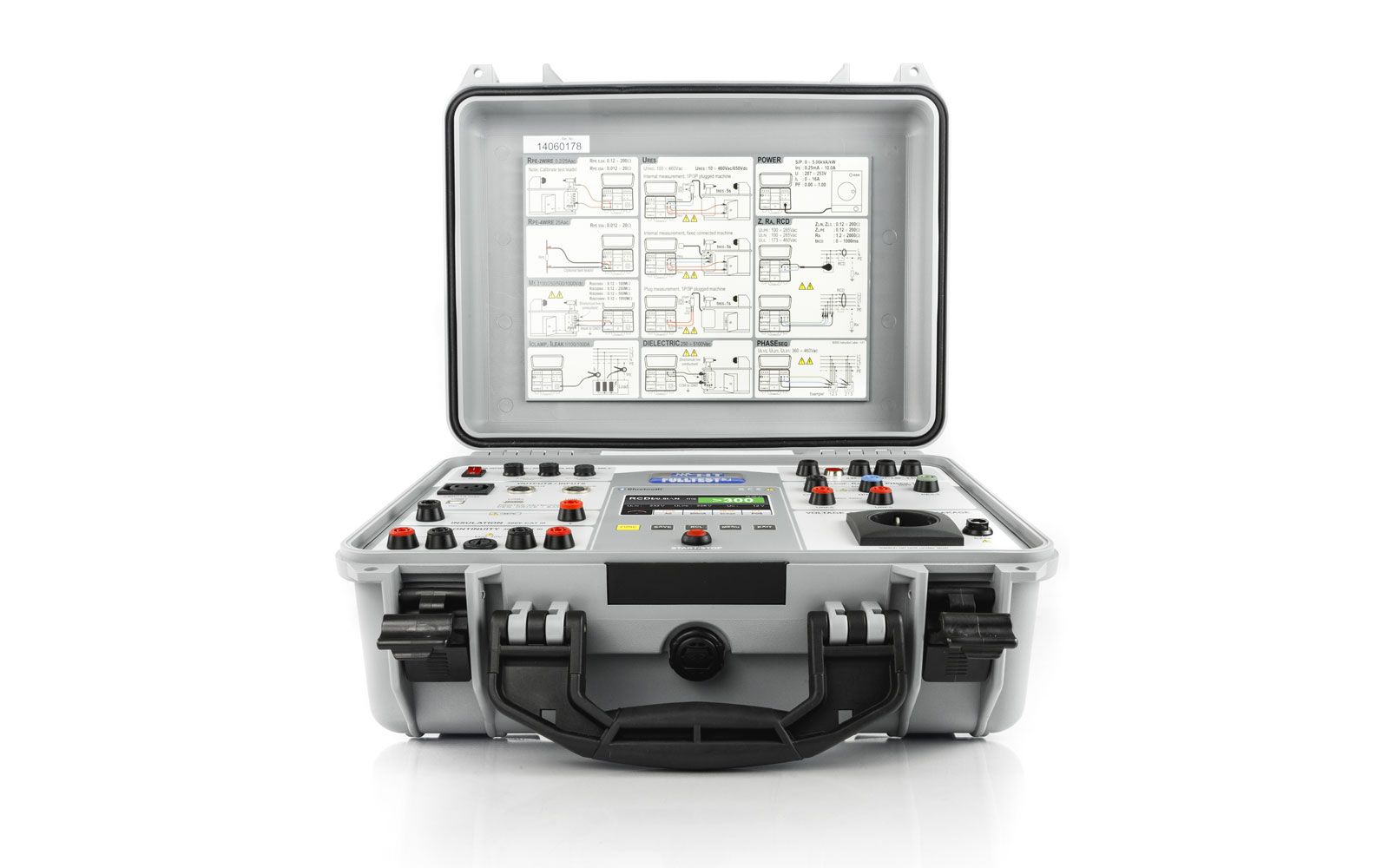

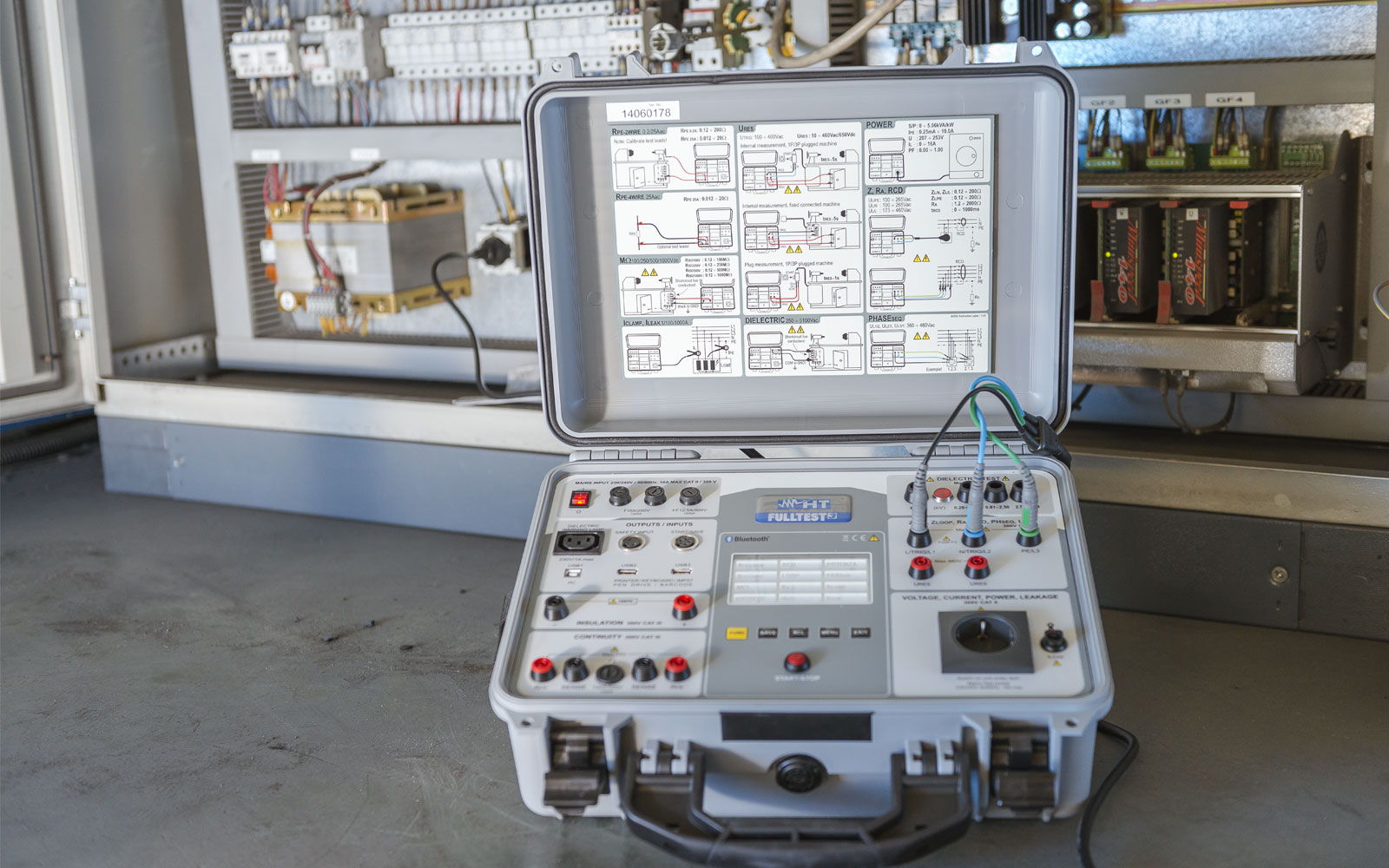

FULLTEST3

Instrumento multi-função para verificações de segurança em máquinas e quadros elétricos de acordo om IEC/EN60204-1:2006 e IEC/EN61439-1

Instrumento multi-função para verificações de segurança em máquinas e quadros elétricos de acordo om IEC/EN60204-1:2006 e IEC/EN61439-1

  • Verificação da rigidez elétrica com tensão de teste até 5100V de acordo com a nova norma IEN61439-1

  • Verificação da proteção contra os contactos indiretos de acordo com a recomendação da IEC/EN 60204-1:2006

  • Continuidade de proteção (corrente de teste 200mA ÷ 25A)

  • Verificação intervenção interruptores diferenciais (DR AC, A, B) até 1A

  • Medição da resistência global de Terra

  • Verificação coordenamento proteções termomagnéticas (MCB curvas B, C, D, K) e fusíveis (gG, aM)

  • Resistência de isolamento com tensão de teste até 1000V

  • Verificação de tensão residual em elementos capacitivos

  • Medição da corrente de dispersão na tomada e através de alicate (HT96U, opcional)

  • Teste funcional por meio da tomada (potência, corrente)

  • Sentido cíclico das fases

A HT propõe um instrumento de vanguarda para enfrentar todas as medições ligadas às novas normativas referentes a testes em quadros e máquinas elétricas IEC/EN60204-1:2006 e IEC/EN61439-1.
Além das medições de continuidade dos condutores de proteção, isolamento e rigidez dielétrica o FULLTEST3 é capaz de realizar testes em diferenciais (DR) de tipo A, AC e B gerais, seletivos e retardados, medições de impedância de Linha/Loop também com elevada resolução 0.1mΩ (com acessório opcional IMP57), resistência global de terra sem a intervenção DR e corrente de dispersão com transdutor com alicate. São também previstos testes nos poderes de interrupção, intervenção das proteções, testes I2t relativos a interruptores termomagnéticos em curva B, C, D, K e fusíveis tipo gG e aM. O instrumento também é dotado de um tela touch screen e 3 portas USB para conexão com PC, com pen drive USB, com impressoras USB e eventuais leitor de códigos de barras.

Funções
Continuidade circuito de proteção com 200mA
Continuidade circuito de proteção com I>10A, V<12V
Continuidade circuito de proteção com I>25A, V<12V
Isolamento com tensões de teste 100, 250, 500, 1000VDC
Rigidez dielétrica com tensão programável de 250V a 5100VAC
Tempo de descarga/tensão residual em fichas e circuitos internos
Corrente absorvida/dispersa e potência na ficha das máquinas
Tempo/corrente de intervenção em DR tipo A, AC, B Gerais e Seletivos até 1000mA
Tensão de contato
Impedância Linha/Loop e cálculo Ipsc
Impedância Linha/Loop de alta resolução (com acessório opcional IMP57)
Resistência Global de Terra sem o serviço do diferencial DR
Corrente de dispersão (com acessório opcional HT96U)
Sentido cíclico das fases
Temporizador e níveis limite configuráveis por meio de rampas programáveis
Interface USB Ligação/ Link de acessórios opcionais
Interface PC com software para Windows
Normativas
  • CEI 64-8
  • CEI 64-8/7
  • CE MARK
  • EMC 2014/30/EU
  • EMC: IEC/EN61326
  • EN50106
  • IEC/EN60204-1
  • IEC/EN60598-1
  • IEC/EN61010-1
  • IEC/EN61187
  • IEC/EN61335-1
  • IEC/EN61439-1
  • IEC/EN61439-2
  • IEC/EN61557-1
  • IEC/EN61557-13
  • IEC/EN61557-14
  • IEC/EN61557-2
  • IEC/EN61557-3
  • IEC/EN61557-4
  • IEC/EN61557-6
  • IEC/EN61557-7
  • LVD 2014/35/EU
  • UNE20460
