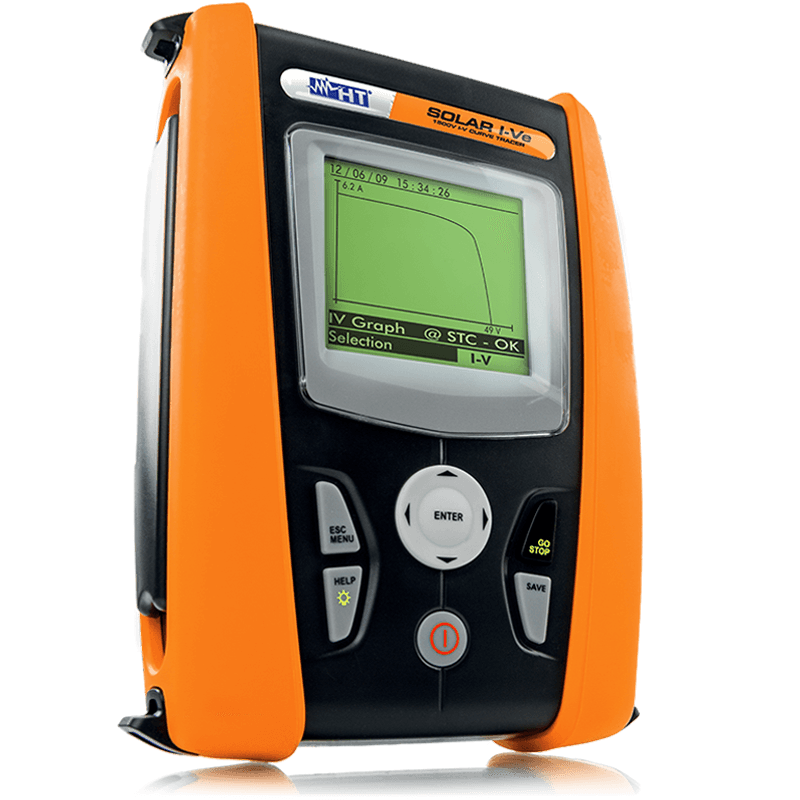

O SOLAR I-Ve permite efetuar tanto o teste de uma instalação fotovoltaica monofásica quanto a verificação da característica I-V. Graças à unidade remota SOLAR02 é possível efetuar o teste funcional da instalação atendendo ao requisito de simultaneidade exigido pela normativa de referência. O SOLAR02 é um data logger que sincronizado com o SOLAR I-Ve adquire os dados relativos à irradiação e à temperatura simultaneamente às inspeções efetuadas pelo SOLAR I-Ve Para a medida da característica I-V, SOLAR I-Ve gere um banco de dados interno dos módulos que pode ser atualizado em qualquer momento pelo utilizador comparando os dados detectados e os nominais, permitindo assim que se determine imediatamente se a string ou o módulo respeita os parâmetros de eficiência declarados pelo fabricante. A medida de corrente e tensão de saída dos painéis/strings é efetuada com o método de 4 terminais que permite prolongar eventuais cabos de medida sem considerar nenhuma compensação da sua resistência, obtendo medidas sempre precisas. No término do teste na tela a visualização da curva I-V é uma evidente indicação sobre a conformidade ou não relativamente às especificações declaradas pelo fabricante dos painéis.
| Detecção da curva I-V em módulos e strings FV | 128 points |
| Escala de medição detecção curva I-V / IVCK | 1500V/10A - 1000V/15A |
| Teste rápido IVCK para medição Voc e Isc em módulos e strings FV | VOC 1500V / ISC 15A |
| Teste sistemas fotovoltaicos Monofásico/Trifásico | |
| Medição de irradiação direta (frontal) com célula de referência | |
| Utilização unidade remota SOLAR-02 com conexão USB \ RF | RF |
| Medição de temperatura célula e ambiente | |
| Potência/Energia Ativa P, Reativa Q, Aparente S | |
| Número máx de parâmetros selecionados simultaneamente | 9 |
| Registro com período de integração selecionável | 5s-60m |
| Duração aproximada memória (em dias @ PI=10min @ max núm parâmetros | 8 |
| Tabela de resumo principais parâmetros elétricos | |
| Escala de medição teste fotovoltaico | 1500VDC / 265VAC (Single-Phase) |
| Categoria de medição | CAT III 300V |
| Tela LCD retroiluminado | |
| Capacidade de memória interna | 249 curves I-V 8 days@ PI=10 min |
| Interface PC com software para Windows | |
| Conexão via Wifi e compatibilidade com HTANALYSIS App | For data download onto the PC\app |
| Gestão de banco de dados de modulos FV (fotovoltaicos ) personalizável | 30 internal, 30.000 on software |
| Desligamento automático | |
| Indicação autonomia de registro de teste fotovoltaico | |
| Ajuda online na tela | |
| Dimensões (LxLaxH) (mm) | 235x165x75 |
| Peso em kg (incluindo as baterias) | 1200 |
Faixa de medição: 5 ÷ 1400W/m2
Precisão básica: leitura de ±3,0%
Tipo de célula: Monocristalina
Ângulo FOV: >160°
Classificação IP: IP65 de acordo com IEC/EN60529
Conector de saída: conector HT personalizado de 3 pinos
Cabo de conexão: aprox. 2m
Dimensões (LxPxA): 111x85x28mm
Peso: 240g
VA500 é a solução ideal para quem quer proteger os próprios instrumentos contra água, poeira e ambientes hostis. Serve para conter também todos os acessórios para uma perfeita organização do próprio trabalho.
Este par de adaptadores permite a conexão de instrumentos como o I-V400w e o Solar I-Vw a painéis fotovoltaicos com conectores MC4.
Conjunto de sinos para pendurar o instrumento no ombro
Este par de adaptadores permite a conexão de instrumentos como o I-V400w e o Solar I-Vw a painéis fotovoltaicos com conectores MC3.
Quando usado com SOLAR I-Ve, I-V500w and I-V400w em modo AUTO, este kit de cabos nos permite traçar curvas I-V rapidamente.
With your mobile device, HTANALYSIS™
helps you to understand the problems
you may have in PV Installations
128 points I-V Curve
1500V max voltage
15A* max current
VOC and ISC
Inverter Efficiency Measurement
AutoStart Test
Internal Module Database
HTANALYSIS™ APP
You can connect your irradiance sensor and temperature probe directly on your Solar I-Vw, but if you want to remotize the measurement you just need as remote unit the Solar02. When the Solar I-Vw and Solar02 are paired you can walk far even for 1 km. When you come back near the Solar I-Vw the Solar02 will upload the recorded data from the sensors directly to the master unit.
Open the fuse box in the combiner box and start measure I-V Curve string by string, each measure (measure + data saving) needs no more then 15 seconds and no more then 1 people. Solar I-Vw starts automatically to measure the I-V Curve when your test leads touches the positive and negative poles. All that you need is KITKELVIN Test Leads accessory
Connect via WiFi your tablet or smartphone and manage the modules in your I-V Curve tracer. You can add, modify or delete the modules stored in your device. All of those functions are available even on PC software TOPVIEW (included).
You can have your measures on your PC directly from HTCLOUD™. All that you need is to take your smatphone or tablet in your hands, open the app HTANALYSIS™ and connect your I-V Curve Tracer via WiFi. In few gestures you can upload the data on HTCLOUD™ and in REAL TIME you can get the data on your PC with TOPVIEW software (included).
