Traceur de courbe I-V jusqu'à 1500V I-V600

I-V600

Instrument multifonction avancé pour les mesures de courbe I-V jusqu'à 1500V et 40A

I-V600

Traceur de courbe I-V pour la maintenance et le dépannage des systèmes photovoltaïques jusqu'à 1500V et 40A

  • Traçage de la courbe I-V des modules et chaînes jusqu'à 1500V et 40A
  • Mesure du rayonnement solaire avant et arrière pour les tests de modules mono- et bi-faciaux, même à haut rendement
  • Mesure de la tension à vide et du courant de court-circuit Voc/Isc
  • Base de données des performances des modules PV

I-V600 permet le traçage sur le terrain de la courbe I-V des modules et des chaînes jusqu'à 1500V et 40A. Une fois la courbe I-V tracée, grâce à la base de données de modules pouvant être mise à jour par l'utilisateur, l'I-V600 compare les données mesurées aux valeurs nominales fournies par le fabricant du module/chaîne testé pour renvoyer une réponse claire OK/NOT OK. La communication avec l'unité distante SOLAR-03 est accordée jusqu'à 100 m (en champ libre), et la fonction d'enregistrement dans le cas où la communication était impossible (obstacles tels que sol, structures en béton, etc.), il est toujours possible de tracer l'I-V courbe quel que soit l'environnement dans lequel se trouve l'installation.
I-V600 trace la courbe I-V des modules mono-faciaux et bi-faciaux. Selon la spécification technique CEI TS 60904-1-2, en plus du rayonnement de face avant, l'I-V600 mesure le rayonnement de face arrière par deux capteurs différents (pour tenir compte de la non-uniformité de l'éclairement de face arrière).

I-V600 pilote jusqu'à 3 cellules de référence de rayonnement solaire, mais plus de tonnes de paramètres à régler et un risque élevé de mauvaise configuration. I-V600 reconnaît automatiquement les paramètres d'étalonnage des cellules de référence connectées.
L'épuisement de la batterie est le pire cauchemar de tout professionnel. Se retrouver sans batterie au milieu de nulle part avec un travail à livrer en quelques heures mettrait n'importe qui en difficulté.

Fonctions
Relevé de la courbe I-V sur les modules et les chaînes FV 1500V/40A
Tension à vide Voc sur les modules PV et les strings 1500V
Courant de court-circuit Isc sur modules PV et strings 40A
Test rapide IVCK pour mesure Voc et Isc sur les modules et les chaînes FV 1500V/40A

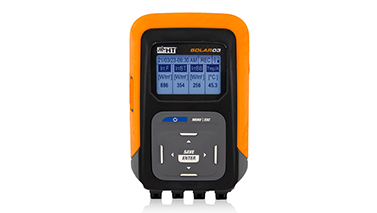

Utilisation de l'unité distante SOLAR-03 avec connexion Bluetooth

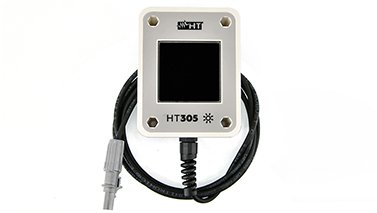

Mesure de l'irradiation directe (face avant) avec cellule de référence avec unité à distance SOLAR03 (accessoire standard)

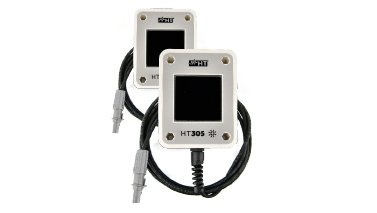

Mesure d'albédo (rayonnement arrière) avec deux cellules solaires de référence avec unité à distance SOLAR03 (accessoire standard)

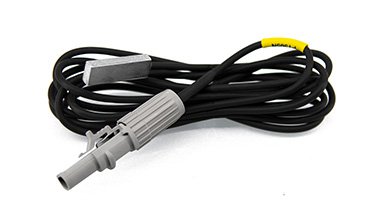

Mesure de température cellule et ambiante avec unité à distance SOLAR03 (accessoire standard)
Alimenté par des piles alcalines ou rechargeables AA
Alimentation secteur/chargeur
Alimentation par panneaux photovoltaïques via les entrées de mesure
Catégorie de mesure CAT III 1500VDC, max 1500VDC parmi les entrées
Base de données de modules PV personnalisable > 40000 mémoire interne
Débit de mesure 6,5 MWh/h (@ Voc=1500V, Isc=40A), AUCUN refroidissement requis, indépendamment de la température ambiante
Écran LCD couleur rétroéclairé avec écran tactile
Rotation de l'affichage pour utiliser l'instrument à l'envers
Menu d'icônes intuitif
Capacité mémoire interne 9999 courbes I-V
Mémoire externe microSD
Interface PC avec logiciel pour Windows et Mac
WiFi intégré pour se connecter aux smartphones et tablettes
Arrêt automatique
Aide en ligne sur l'écran
Dimensions (Lxlx h) (mm) 335 x 289 x 155
Poids en kg (batteries comprises) 6
Normes
  • CE MARK
  • EMC 2014/30/EU
  • EMC: IEC/EN61326
  • IEC/EN60891
  • IEC/EN61010-1
  • IEC/EN61187
  • LVD 2014/35/EU

ACCESSOIRES DE SERIE

ACCESSOIRES EN OPTION
