MACROEVTEST, la nouveauté HT concernant la vérification et le contrôle des bornes de recharge pour voitures électriques (EVSE) conformément aux normes CEI / EN 61851-1 et CEI / EN60364-7-722, et pour les tests de sécurité en environnement civil et industriel CEI 64.8.
Fonctions
Séquence guidée d'essais pour la vérification des colonnes électriques
|
avec adaptateur EV-TEST100 |
TRMS
|
|
Isolement avec tension d'essai 100, 250, 500, 1000VDC
|
|
Continuité des conducteurs de protection avec 200mA
|
|
Continuità conduttori di protezione con 10A
|
Avec accessoires EQUITEST en option |
Temps de déclenchement des disjoncteurs différentiels type B, A, AC général, Sélectif et Différé jusqu'à 1 A
|
|
Temps de déclenchement et courant des relais différentiels type B, A, AC Standard, Sélectif et Différé jusqu'à 10 A
|
Avec accessoire optionnel RCDX10 |
Résistance globale de terre sans l'intervention du différentiel
|
|
Résistance de terre avec méthode voltampèremètrique
|
|
Résistance de terre avec méthode de test sans piquet
|
Avec accessoire optionnel T2100 |
Resistivité du terrain avec méthode à 4 fils
|
|
Impédance de boucle/ligne, Phase-Phase, Phase-Neutre, Phase-PE
|
Avec accessoire optionnel IMP57 |
Mesure du pourcentage chute de tension sur la ligne
|
|
Test AUTOMATIQUE (Ra, RCD, Isolation) en séquence
|
|
Tension de contact
|
|
Séquence des phases
|
|
Courant de fuite avec pince ampèremétrique en option
|
|
Mesure de la tension, du courant, de la puissance active, réactive, apparente
|
(1) |
Facteur cosphi et puissance
|
(1) |
Tension et harmoniques de courant jusqu'à 25 et THD%
|
25ª |
Catégorie de protection
|
CAT IV 300V |
Mesure des paramètres environnementaux (°C,°F, %HR, Lux)
|
|
Test avec sonde de mesure
|
PR400 |
Aide en ligne sur l'écran
|
|
Mémoire interne pour la sauvegarde des mesures
|
|
Port série optique/USB pour connexion PC
|
|
Wi-Fi intégrée compatible avec HTANLYSIS
|
|
Dimensions (Lxlx h) (mm)
|
225 x 165 x 75mm |
Poids en grammes (piles incluses)
|
1.2kg |
Normes
-
17th edition
-
CEI 64-8
-
CEI 64-8 612.2
-
CEI 64-8 612.3 .4 .5
-
CEI 64-8 612.6.1
-
CEI 64-8 612.6.2
-
CEI 64-8 612.6.3
-
CE MARK
-
DPR 462 del 22/10/2001
-
EMC 2014/30/EU
-
EMC: IEC/EN61326
-
EN50522
-
EN61008
-
IEC/EN6090-0
-
IEC/EN61010-1
-
IEC/EN61557-1
-
IEC/EN61557-2
-
IEC/EN61557-3
-
IEC/EN61557-4
-
IEC/EN61557-5
-
IEC/EN61557-6
-
IEC/EN61557-7
-
LVD 2014/35/EU
-
UNE20460
-
VDE 0100
ACCESSOIRES DE SERIE
Certificat d'étalonnage
Certificat d'étalonnage
Code metel : -
Guide rapide et manuel téléchargeable
PR400
EMBOUT À DISTANCE AVEC EMBOUT DE DÉMARRAGE ESSAI
Code metel : HA000400
- Catégorie de mesure: CAT IV 600V / CAT III 1000V
- Longueur totale: 25cm
- Longueur embout: 1,9cm
- Diamètre embout: 4mm
404-IECN
EMBOUT DE MESURE AVEC CAPUCHON DE PROTECTION EXTRACTIBLE
Code metel : HA40400N
- Échelle de mesure: 36A / 1000V
- Catégorie de mesure: CAT IV 600V / CAT III 1000V
- Longueur totale: 11.5cm
- Longueur embout: 1,9cm
- Diamètre embout: 4mm
- Diamètre banane: 4mm
5001-V
CÂBLE DE MESURE DE 1.5 M DE LONGUEUR DIFFÉRENTES COULEURS DISPONIBLES
Code metel : HA05001V
- Échelle de mesure: 10A / 1000V
- Catégorie de mesure: CAT IV 600V / CAT III 1000V
- Longueur totale: 1.5mt
- Diamètre banane: 4mm
C2033X
CÂBLE BANANE VERT - NOIR - BLEU FICHE SCHUKO
Code metel : HA02033X
- Échelle de mesure: 16A / 300V
- Catégorie de mesure: CAT III 300V
- Longueur totale: 1.5mt
- Diamètre banane: 4mm
5004-IECN
PINCE CROCODILE POUR CÂBLES AVEC BANANE 4 MM
Code metel : HA50040N
- Échelle de mesure: 20A / 1000V
- Catégorie de mesure: CAT III 1000V
- Ouverture maximale pince crocodile: 2.3cm
- Diamètre banane: 4mm
UNIVERSALKITG3
SET DE 4 CÂBLES, 4 CROCODILES ET 3 EMBOUTS NOIR ROUGE-VERT-BLEU
Code metel : HA000203
- Échelle de mesure: 10A / 1000V
- Catégorie de mesure: CAT IV 600V / CAT III 1000V
- Longueur des câbles: 2mt
- Ouverture maximale pince crocodile: 4cm
- Diamètre banane: 4mm
YABAT0003000
BATTERIE RECHARGEABLE
Code metel : HA030000
- Type de pile: AA
- Composition: Ni-MH
- Tension nominale: 1.2V
- Puissance: min 2000mAh
YABAT0004001
CHARGEUR DE BATTERIE EXTERNE
Code metel : HA040010
- Alimentation: 110-240VAC, 50/60Hz
- Épine type: C
- Batteries: AA e AAA Ni-Cd/NiMH
- Socket batteries: 6x AA/AAA
KITTERRNE
SET DE 4 PIQUETS ET 4 BOBINES DE CÂBLE BLEU-ROUGE-VERT-NOIR
Code metel : HA100001
- Longueur des piquets: 25cm
- Longueur du câble bleu: 25m
- Longueur du câble rouge: 20m
- Longueur du câble vert-noir: 4.5m
- Catégorie de mesure: CAT III 600V
- Diamètre banane: 4mm
C2006 + Logiciel téléchargeable
Câble optique/USB C2006 et logiciel TopView téléchargeable
Code metel : HA002006
- Longueur du câble: 1.5mt
- Connecteur de sortie: USB
- Compatibilité: Windows XP-7-8-10 (32/64 bit)
404-IECB
EMBOUT DE MESURE AVEC CAPUCHON DE PROTECTION EXTRACTIBLE
Code metel : HA40400B
- Échelle de mesure: 36A / 1000V
- Catégorie de mesure: CAT IV 600V / CAT III 1000V
- Longueur totale:: 11.5cm
- Longueur embout: 1,9cm
- Diamètre embout: 4mm
- Diamètre banane: 4mm
5001-N
CÂBLE DE MESURE DE 1.5 M DE LONGUEUR DIFFÉRENTES COULEURS DISPONIBLES
Code metel : HA05001N
- Échelle de mesure: 10A / 1000V
- Catégorie de mesure: CAT IV 600V / CAT III 1000V
- Longueur totale: 1.5mt
- Diamètre banane: 4mm
5001-B
CÂBLE DE MESURE DE 1.5 M DE LONGUEUR DIFFÉRENTES COULEURS DISPONIBLES
Code metel : HA05001B
- Échelle de mesure: 10A / 1000V
- Catégorie de mesure: CAT IV 600V / CAT III 1000V
- Longueur totale: 1.5mt
- Diamètre banane: 4mm
5001-R
CÂBLE DE MESURE DE 1.5 M DE LONGUEUR DIFFÉRENTES COULEURS DISPONIBLES
Code metel : HA05001R
- Échelle de mesure: 10A / 1000V
- Catégorie de mesure: CAT IV 600V / CAT III 1000V
- Longueur totale: 1.5mt
- Diamètre banane: 4mm
404-IECV
EMBOUT DE MESURE AVEC CAPUCHON DE PROTECTION EXTRACTIBLE
Code metel : HA40400V
- Échelle de mesure: 36A / 1000V
- Catégorie de mesure: CAT IV 600V / CAT III 1000V
- Longueur totale: 11.5cm
- Longueur embout: 1,9cm
- Diamètre embout: 4mm
- Diamètre banane: 4mm
5004-IECB
PINCE CROCODILE POUR CÂBLES AVEC BANANE 4 MM
Code metel : HA50040B
- Échelle de mesure: 20A / 1000V
- Catégorie de mesure: CAT III 1000V
- Ouverture maximale pince crocodile: 2.3cm
- Diamètre banane: 4mm
5004-IECR
PINCE CROCODILE POUR CÂBLES AVEC BANANE 4 MM
Code metel : HA50040R
- Échelle de mesure: 20A / 1000V
- Catégorie de mesure: CAT III 1000V
- Ouverture maximale pince crocodile: 2.3cm
- Diamètre banane: 4mm
5004-IECV
PINCE CROCODILE POUR CÂBLES AVEC BANANE 4 MM
Code metel : HA50040V
- Échelle de mesure: 20A / 1000V
- Catégorie de mesure: CAT III 1000V
- Ouverture maximale pince crocodile: 2.3cm
- Diamètre banane: 4mm
RCDX10
Accessoire pour différentiels industriels jusqu'à 10A
Code metel : HA000801
PT400
Stylet pour écran tactile
Code metel : HA0PT400
VA507
Valise rigide
Code metel : HA000507
404-IECR
EMBOUT DE MESURE AVEC CAPUCHON DE PROTECTION EXTRACTIBLE
Code metel : HA40400R
EV-TEST100
EVSE Adapter for Electric Vehicle Charger Testing
Code metel : HA0EV100
SP-5100
Bretelles de transport
Code metel : 3107
Ensemble de cloches pour élinguer l'instrument sur son épaule
ACCESSOIRES EN OPTION
HT96U
PINCES STANDARDS POUR COURANT AC
Code metel : HP00096U
- Échelle de mesure: 0.1÷1000A
- Précision: ± 1.0%lecture
- Catégorie de mesure: CAT III 600V
- Diamètre interne tores: 54mm
- Connecteur de sortie: custom HT
HT4005K
PINCES STANDARDS POUR COURANTS AC
Code metel : HP04005K
- Échelle de mesure: 0.1÷200A
- Précision: ±0.5%lecture
- Catégorie de mesure: CAT III 600V
- Diamètre interne tores: 40mm
- Connecteur de sortie: Hypertac
HP30D1
PINCES STANDARDS POUR COURANT DC
Code metel : HP0030D1
- Échelle de mesure: 10÷1000A
- Précision: ±(1.5%lecture + 2mV)
- Catégorie de mesure: CAT III 600V
- Diamètre interne tores: 83mm
- Connecteur de sortie: Hypertac
SP-0400
SET DE SANGLES POUR L'UTILISATION DE L'INSTRUMENT EN BANDOULIÈRE
Code metel : HA000112
VA504
Code metel : HA000237
VA504 a été conçue pour qui souhaite avoir toujours et dans n'importe quelle circonstance tout le nécessaire. Avec un espace dédié au logement de l'instrument et de ses accessoires (câbles de mesure, piquets de terre, etc.). VA504 est pourvue, d'un espace interne pour transporter et protéger même les pinces de mesure de terre comme T2000 ou T2100. Elle représente donc la solution idéale pour transporter et protéger les instruments de l'eau, la poussière et les milieux hostiles. Valise prévue pour le transport des instruments de la forme indiquée ci-contre.
SACOCHE2051
Code metel : HA002051
Sacoche souple à deux compartiments grands pour transport les instruments et les accessoires.
Sacoche prévue pour le transport d'instruments de la forme indiquée ci-contre.
404-IECN
EMBOUT DE MESURE AVEC CAPUCHON DE PROTECTION EXTRACTIBLE
Code metel : HA40400N
- Échelle de mesure: 36A / 1000V
- Catégorie de mesure: CAT IV 600V / CAT III 1000V
- Longueur totale: 11.5cm
- Longueur embout: 1,9cm
- Diamètre embout: 4mm
- Diamètre banane: 4mm
607-IECN
CONNECTEUR À BORNE MAGNÉTIQUE
Code metel : HA00607N
- Échelle de mesure: 4A / 1500V
- Catégorie de mesure: CAT IV 1000V / CAT III 1500V
- Longueur de la borne magnétique: 3.5cm
- Diamètre banane: 4mm
1066-IECN
CONNECTEUR POUR RALLONGES BANANE IN/OUT 4 MM
Code metel : HA10660N
- Échelle de mesure: 36A / 1000V
- Catégorie de mesure: CAT III 600V / CAT II 1000V
- Longueur totale: 5.6cm
- Diamètre de la banane entrée/sortie: 4mm
5001-V
CÂBLE DE MESURE DE 1.5 M DE LONGUEUR DIFFÉRENTES COULEURS DISPONIBLES
Code metel : HA05001V
- Échelle de mesure: 10A / 1000V
- Catégorie de mesure: CAT IV 600V / CAT III 1000V
- Longueur totale: 1.5mt
- Diamètre banane: 4mm
5004-IECN
PINCE CROCODILE POUR CÂBLES AVEC BANANE 4 MM
Code metel : HA50040N
- Échelle de mesure: 20A / 1000V
- Catégorie de mesure: CAT III 1000V
- Ouverture maximale pince crocodile: 2.3cm
- Diamètre banane: 4mm

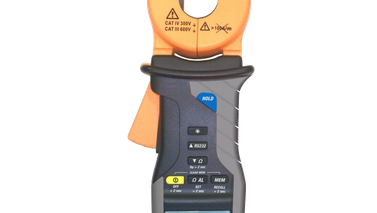

T2100
PINCE POUR MESURE RÉSISTANCE DE TERRE SANS PIQUETS
Code metel : HP002100
- Échelle mesure de résistance: 0.010÷1000Ω
- Résolution: 0.001÷20Ω
- Précision: ±0.01%lecture + 0.01Ω
- Catégorie de mesure: CAT III 150V
- Diamètre interne tores: 32mm
- Connecteur de sortie: Jack 3.5mm
- Dimensions: 293 x 90 x 66mm
- Poids (avec piles): 1320gr
404-IECB
EMBOUT DE MESURE AVEC CAPUCHON DE PROTECTION EXTRACTIBLE
Code metel : HA40400B
- Échelle de mesure: 36A / 1000V
- Catégorie de mesure: CAT IV 600V / CAT III 1000V
- Longueur totale:: 11.5cm
- Longueur embout: 1,9cm
- Diamètre embout: 4mm
- Diamètre banane: 4mm
1066-IECR
CONNECTEUR POUR RALLONGES BANANE IN/OUT 4 MM
Code metel : HA10660R
- Échelle de mesure: 36A / 1000V
- Catégorie de mesure: CAT III 600V / CAT II 1000V
- Longueur totale: 5.6cm
- Diamètre de la banane entrée/sortie: 4mm
5001-N
CÂBLE DE MESURE DE 1.5 M DE LONGUEUR DIFFÉRENTES COULEURS DISPONIBLES
Code metel : HA05001N
- Échelle de mesure: 10A / 1000V
- Catégorie de mesure: CAT IV 600V / CAT III 1000V
- Longueur totale: 1.5mt
- Diamètre banane: 4mm
5001-B
CÂBLE DE MESURE DE 1.5 M DE LONGUEUR DIFFÉRENTES COULEURS DISPONIBLES
Code metel : HA05001B
- Échelle de mesure: 10A / 1000V
- Catégorie de mesure: CAT IV 600V / CAT III 1000V
- Longueur totale: 1.5mt
- Diamètre banane: 4mm
5001-R
CÂBLE DE MESURE DE 1.5 M DE LONGUEUR DIFFÉRENTES COULEURS DISPONIBLES
Code metel : HA05001R
- Échelle de mesure: 10A / 1000V
- Catégorie de mesure: CAT IV 600V / CAT III 1000V
- Longueur totale: 1.5mt
- Diamètre banane: 4mm
404-IECV
EMBOUT DE MESURE AVEC CAPUCHON DE PROTECTION EXTRACTIBLE
Code metel : HA40400V
- Échelle de mesure: 36A / 1000V
- Catégorie de mesure: CAT IV 600V / CAT III 1000V
- Longueur totale: 11.5cm
- Longueur embout: 1,9cm
- Diamètre embout: 4mm
- Diamètre banane: 4mm
5004-IECB
PINCE CROCODILE POUR CÂBLES AVEC BANANE 4 MM
Code metel : HA50040B
- Échelle de mesure: 20A / 1000V
- Catégorie de mesure: CAT III 1000V
- Ouverture maximale pince crocodile: 2.3cm
- Diamètre banane: 4mm
5004-IECR
PINCE CROCODILE POUR CÂBLES AVEC BANANE 4 MM
Code metel : HA50040R
- Échelle de mesure: 20A / 1000V
- Catégorie de mesure: CAT III 1000V
- Ouverture maximale pince crocodile: 2.3cm
- Diamètre banane: 4mm
5004-IECV
PINCE CROCODILE POUR CÂBLES AVEC BANANE 4 MM
Code metel : HA50040V
- Échelle de mesure: 20A / 1000V
- Catégorie de mesure: CAT III 1000V
- Ouverture maximale pince crocodile: 2.3cm
- Diamètre banane: 4mm
IMP57
ACCESSOIRES POUR LA MESURE DE L'IMPÉDANCE DE LOOP À HAUTE RÉSOLUTION ET COURANT DE COURT-CIRCUIT PRÉSUMÉ JUSQU'À 400KA
Code metel : HAIMP001
- Type de mesure: Impédance de Loop P-N, P-P, P-PE et calcul du courant de court-circuit
- Résolution de mesure: 0.1mΩ (Zloop); 400kA (Ipsc)
- Courant d'essai: environ 200A
- Échelle de fréquence: 50Hz ± 5%
- Dimensions (LxLaxH: 340x300x150mm
- Poids: 4.1kg
404-IECR
EMBOUT DE MESURE AVEC CAPUCHON DE PROTECTION EXTRACTIBLE
Code metel : HA40400R
