PVCHECKs-ONE
Instrument avancé pour la vérification de la sécurité électrique et la recherche de défauts sur des installations photovoltaïques en fonctionnement :
Une seule commande simple « GO » pour effectuer tous les tests de mise en service
Tests sur modules monofaciaux et bifaciaux (y compris à haute efficacité) jusqu’à 1000 V / 30 A
Toutes les vérifications de sécurité électrique sur installations sous tension : continuité, polarité, Voc, Isc, isolement
Localisateur de défauts permettant d’identifier entre quels modules se situe un problème d’isolement
Mode autostart pour tester séquentiellement toutes les chaînes d’un coffret de champ
Fonction OPT pour les tests d’isolement sur des chaînes PV en présence de dispositifs MLPE tels que optimiseurs et RSD, sans nécessité de les déconnecter des modules
L’instrument multifonction PVCHECKs-ONE permet une exécution rapide et sûre des vérifications de sécurité électrique requises pour une installation photovoltaïque (côté DC), ainsi que le contrôle fonctionnel de la tension à vide (Voc) et du courant de court-circuit (Isc) des modules/chaînes faisant partie de l’installation, conformément à la norme IEC/EN 62446.
Dans le domaine de la sécurité électrique, PVCHECKs-ONE représente une véritable innovation : grâce à la fonction DUAL, il est capable d’effectuer la mesure d’isolement d’un module, d’une chaîne ou d’un champ photovoltaïque complet sans avoir recours à un interrupteur externe pour court-circuiter les bornes positives et négatives.
PVCHECKs-ONE permet également de vérifier le bon fonctionnement des connexions et des chaînes d’un champ photovoltaïque conformément à la norme IEC/EN 62446, en mesurant la tension à vide et le courant de court-circuit dans les conditions de fonctionnement (OPC) et référées aux STC (via la mesure de l’irradiance, y compris à l’aide des accessoires optionnels SOLAR03 et HT305), en fournissant un résultat immédiat de la mesure effectuée, tant en valeurs absolues qu’en comparaison avec les chaînes précédemment testées.
| Continuité du circuit de protection avec 200mA | |
| Polarité | |
| Tension à vide Voc sur les modules PV et les strings | 1000V |
| Courant de court-circuit Isc sur modules PV et strings | 30A |
| Isolation de string /champs PV sans interruption de service avec tension d'essai 250, 500, 1000VDC | |
| Utilisation de l'unité distante SOLAR-03 avec connexion Bluetooth | |
| Mesure de l'irradiation directe (face avant) avec cellule de référence | avec unité à distance SOLAR03 (accessoire en option) |
| Mesure de température cellule et ambiante | avec unité à distance SOLAR03 (accessoire en option) |
| Mesure de l'indice de polarisation P.I | |
| Rapport d'absorption diélectrique D.A.R | |
| Fonction GFL pour localiser la position du défaut dans la chaîne | |
| Catégorie de mesure | CAT III 1000V AC, CAT III 1500VDC |
| Fonction OPT pour les tests d’isolement sur des chaînes PV en présence de dispositifs MLPE tels que les optimiseurs et les RSD, sans nécessité de les déconnecter des modules | |
| Écran LCD rétroéclairé | |
| Capacité mémoire interne | 999 Emplacements |
| Wi-Fi intégrée compatible avec HTANLYSIS | |
| Port série optique/USB pour connexion PC | |
| Interface PC avec logiciel pour Windows fourni | |
| Arrêt automatique | |
| Aide en ligne sur l'écran | |
| Dimensions (Lxlx h) (mm) | 235x165x75 |
| Poids en grammes (piles incluses) | 1200 |
Cette paire d'adaptateurs permet la connexion de l'instrument PVCHECKs aux panneaux photovoltaïques avec connecteurs MC4.
Compatible avec les modèles munis d'interface optique.
Ensemble de cloches pour élinguer l'instrument sur son épaule
Alkaline battery 1.5V, type AA LR06 (6 pcs)
SOLAR03
UNITÉ À DISTANCE POUR LA MESURE DE L'IRRADIANCE, DE LA TEMPÉRATURE ET DE L'INCLINAISON DES MODULES PV
• Plage de mesure : 0÷1400W/m2
• Précision de base : ± 1,0 % de lecture
• Type de modules PV : simple face et double face
• Mesures : irradiance (avec cellule HT305) et température du module (avec sonde PT305)
• Enregistrement : valeurs d'irradiation et de température couplées à l'unité maître
• Mémoire interne : environ 60 heures (@ PI fixe =1s)
• Degré de protection : IP67
• Dimensions : 155 x 100 x 55 mm
• Poids : 350 g (piles comprises)
• Alimentation : 2 piles alcalines de type AA de 1,5 V ou piles rechargeables NiMH de type AA de 1,2 V
• Connexion de l'unité maître : Bluetooth BLE
• Connexion de sortie : USB-C pour le chargement de la batterie
• Connecteurs d'entrée : custom HT 5 pôles
Sonde PT1000 pour la mesure de la température des cellules
Kit d'extension VN 20m bnaM-bnaF pour PVCHECKs PRO
CALIBRATION REPORT INCLUDED.
Plage de mesure : 5 ÷ 1400W/m2
Précision de base : ±3,0 % de la lecture
Type de cellule : Monocristallin
Angle du champ de vision : >160 °
Indice IP : IP65 selon CEI/EN60529
Connecteur de sortie : connecteur HT personnalisé à 5 broches
Câble de connexion : env. 2m
Dimensions (LxPxH) : 111x85x28mm
Poids : 240g
Sangle avec terminaison magnétique pour attacher ou suspendre des outils :
HT61, HT62, HT63, HT64, HT65
JUPITER
NEPTUNE
Kit de 2 câbles RN lead-MC4 25cm jusqu'à 1500V

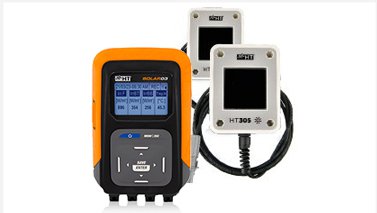

KIT DE 2 × HT305, CELLULES DE RÉFÉRENCE POUR LA MESURE DE L’IRRADIANCE, ET SOLAR03, UNITÉ DISTANTE POUR LA MESURE DE L’IRRADIANCE, DE LA TEMPÉRATURE ET DE L’INCLINAISON DES MODULES PV.
