Instrument multifonctions pour le contrôle de sécurité sur les machines et les tableaux électriques

FULLTEST3

Instrument multifonctions pour le contrôle de sécurité sur les machines et les tableaux électriques

Instrument multifonctions pour le contrôle de sécurité sur les machines et les tableaux électriques en accord avec les normes IEC/EN60204-1:2006 et IEC/EN61439-1

  • Contrôle de la rigidité électrique avec tension d'essai jusqu'à 5100V en accord avec la norme IEC/EN61439-1

  • Contrôle de la protection contre les contacts indirects en accord avec la norme IEC/EN 60204-1:2006

  • Continuité des conducteurs de protection (courant d'essai 200mA ÷ 25A)

  • Contrôle de l'intervention des interrupteurs différentiels (RCD AC, A, B) jusqu'à 1A

  • Mesure de la résistance globale de terre

  • Contrôle de la coordination des magnétothermiques (MCB courbes B, C, D, K) et fusibles (gG, aM)

  • Résistance d'isolement avec tension d'essai jusqu'à 1000V

  • Contrôle de la tension résiduelle sur les éléments capacitifs

  • Mesure du courant de fuite dans la prise et par pince (HT96U, en option)

  • Test fonctionnel par prise (puissance, courant)

  • Séquence des phases

HT propose un instrument à l'avant-garde pour affronter toutes les mesures liées à l’entrée en vigueur des nouvelles normes concernant les essais sur les tableaux et les machines électriques IEC/EN60204-1:2006 et IEC/EN61439-1.
En plus des mesures de continuité des conducteurs de protection, isolement et rigidité diélectrique FULLTEST3 est en mesure d'exercer tests sur différentiels (RCD) de type A, AC et B généraux, sélectifs et retardés, mesures d'impédance de ligne/boucle même à haute résolution 0.1mΩ (avec accessoire IMP57 en option), résistance globale de terre sans intervention RCD et courant de fuite avec transducteur à pince. Sont aussi prévus des tests de puissance de court-circuit, intervention des protections, tests I2t relatifs aux interrupteurs magnétothermiques en courbe B, C, D, K et fusibles type gG et aM. L'instrument est équipé aussi d'un écran-tactile couleurs et 3 ports USB pour connexion au PC, à la clé USB, aux imprimantes USB et lecteurs de codes-barres.

Fonctions
Continuité du circuit de protection avec 200mA
Continuité du circuit de protection avec I>10A, V<12V
Continuité du circuit de protection avec I>25A, V<12V
Isolement avec tension d'essai 100, 250, 500, 1000VDC
Rigidité diélectrique avec tension programmable de 250V à 5100VAC
Temps de décharge/tension résiduelle sur les fiches et circuits internes
Courant absorbé/de fuite et puissance sur la fiche des machines
Temps/courant d'intervention sur RCD type A, AC, B généraux et sélectifs jusqu'à 1000mA
Tension de contact
Impédance ligne/loop et calcul Ipsc
Impédance de ligne/loop à haute résolution (avec accessoire IMP57 en option)
Résistance globale de terre sans intervention RCD
Courant de fuite (avec accessoire HT96U en option)
Séquence des phases
Minuterie et seuils limites pouvant être configurés avec des rampes programmables

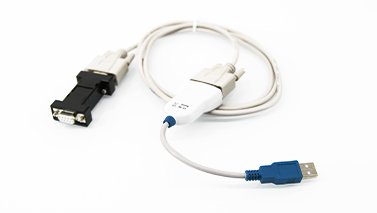

Interface USB Connexion avec accessoire en option
Interface PC avec logiciel pour Windows fourni
Normes
  • CEI 64-8
  • CEI 64-8/7
  • CE MARK
  • EMC 2014/30/EU
  • EMC: IEC/EN61326
  • EN50106
  • IEC/EN60204-1
  • IEC/EN60598-1
  • IEC/EN61010-1
  • IEC/EN61187
  • IEC/EN61335-1
  • IEC/EN61439-1
  • IEC/EN61439-2
  • IEC/EN61557-1
  • IEC/EN61557-13
  • IEC/EN61557-14
  • IEC/EN61557-2
  • IEC/EN61557-3
  • IEC/EN61557-4
  • IEC/EN61557-6
  • IEC/EN61557-7
  • LVD 2014/35/EU
  • UNE20460

ACCESSOIRES DE SERIE

ACCESSOIRES EN OPTION
