I-V400w permet de relever sur le champ de la Caractéristique I-V et des principaux paramètres de caractéristique d'un seul module ou d'une chaîne de modules pour installations FV jusqu'à un maximum de 1000V e 15A. Pour la mesure de la caractéristique I-V, I-V400w gère une base de données interne des modules actualisable à tout moment par l'utilisateur en comparant les données relevées et celles nominales permettant ainsi de déterminer immédiatement si la chaîne ou le module respecte les paramètres d'efficacité déclarés par le fabricant.
Le relevé de la courbe I-V peut être aussi réalisé en décentrant les mesures de rayonnement et de température avec l'unité à distance en option SOLAR02 en utilisant le branchement à une radiofréquence (RF) avec l'unité principale.

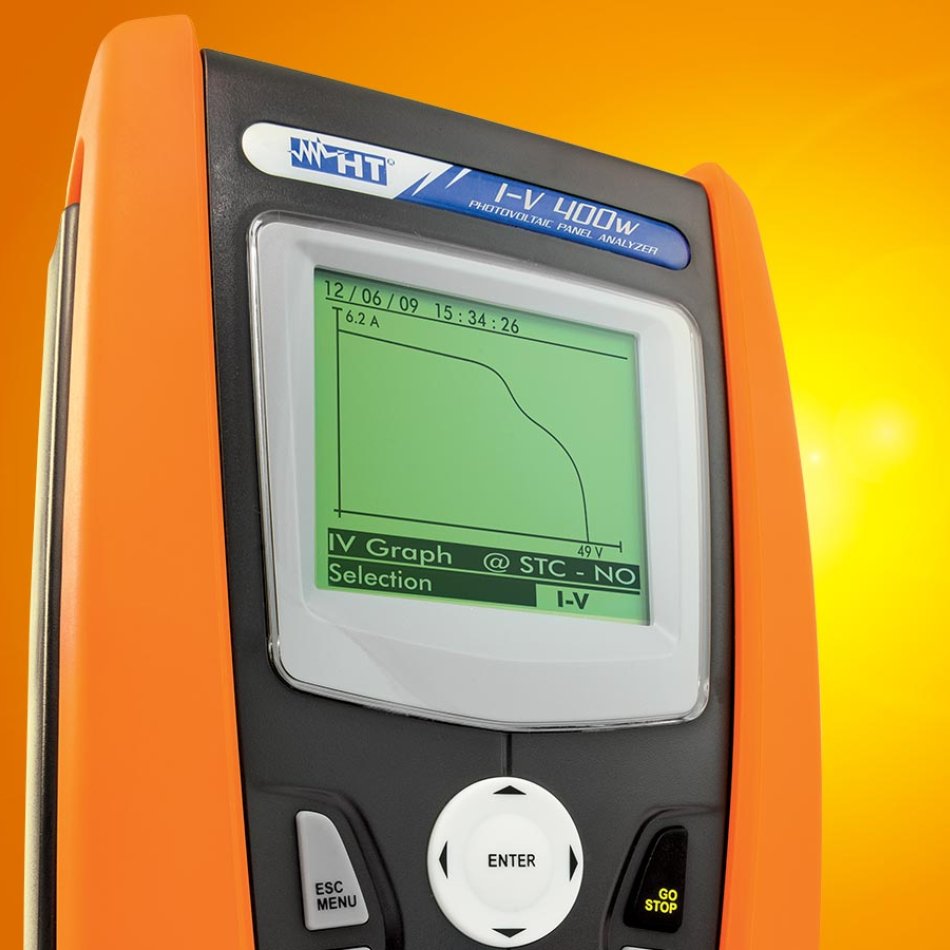

Même pour I-V400w, la visualisation sur l'écran de la courbe I-V au terme du test est une indication claire concernant la conformité ou la non-conformité aux données déclarées par le fabricant des panneaux.
| Relevé de la courbe I-V sur les modules et les chaînes FV | 1000V/15A |
| Test rapide IVCK pour mesure Voc et Isc sur les modules et les chaînes FV | VOC 1000V / ISC 15A |
| Utilisation de l'unité à distance SOLAR-02 avec connexion USB \ RF | RF |
| Mesure de l'irradiation directe (face avant) avec cellule de référence | |
| Mesure de température cellule et ambiante | |
| Tableau récapitulatif des principaux paramètres électriques | |
| Échelle de mesure de détection courbe I-V / IVCK | 1000V / 15A |
| Catégorie de mesure | CAT III 300V |
| Écran LCD rétroéclairé | |
| Capacité mémoire interne | 249 courbes I-V |
| Interface PC avec logiciel pour Windows fourni | |
| Interface PC avec logiciel pour Windows fourni | |
| Connexion WiFi intégrée | |
| Arrêt automatique | |
| Aide en ligne sur l'écran | |
| Dimensions (Lxlx h) (mm) | 235x165x75 |
| Poids en grammes (piles incluses) | 1200 |
Plage de mesure : 100 ÷ 1400W/m2
Précision de base : ±3,0 % de la lecture
Type de cellule : Monocristallin
Angle du champ de vision : >160 °
Indice IP : IP65 selon CEI/EN60529
Connecteur de sortie : connecteur HT personnalisé à 3 broches
Câble de connexion : env. 2m
Dimensions (LxPxH) : 111x85x28mm
Poids : 240g
VA500 est la solution idéale pour protéger les instruments de l'eau, la poussière et les endroits hostiles. Indiquée pour contenir tous les accessoires pour une organisation parfaite du travail.
Valise prévue pour le transport des instruments de la forme indiquée ci-contre.
Cette paire d'adaptateurs permet la connexion des instruments I-V400w et Solar I-Vw aux panneaux photovoltaïques avec connecteurs MC4.
Cette paire d'adaptateurs permet la connexion des instruments comme I-V400w et Solar I-Vw aux panneaux photovoltaïques avec connecteurs MC3.
Cette paire de câbles permet l’exécution rapide des mesures de courbes I-V directement sur les coffrets électriques et compatible avec les instruments SOLAR I-Ve / I-V 400w / I-V 500w en mode automatique.
With your mobile device, HTANALYSIS™
helps you to understand the problems
you may have in PV Installations
You can connect your irradiance sensor and temperature probe directly on your I-V400w, but if you want to remotize the measurement you just need as remote unit the Solar02. When the I-V400w and Solar02 are paired you can walk far even for 1 km. When you come back near the I-V400w the Solar02 will upload the recorded data from the sensors directly to the master unit.
Open the fuse box in the combiner box and start measure I-V Curve string by string, each measure (measure + data saving) needs no more then 15 seconds and no more then 1 people. I-V400w starts automatically to measure the I-V Curve when your test leads touches the positive and negative poles. All that you need is KITKELVIN Test Leads accessory
You can have your measures on your PC directly from HTCLOUD™. All that you need is to take your smatphone or tablet in your hands, open the app HTANALYSIS™ and connect your I-V Curve Tracer via WiFi. In few gestures you can upload the data on HTCLOUD™ and in REAL TIME you can get the data on your PC with TOPVIEW software (included).
